GM系列高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即 一端焊接，另一端插入)。 閥門適用的工作介質為空氣及非腐蝕性氣體。
| 主要技術性能 |
| |
適用范圍(Pa) | 105～1.3x10-4 | 閥門漏率(Pa.L/S) | ≤1.3x10-4 | 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) | 安裝位置 | 任意 |
|
| |

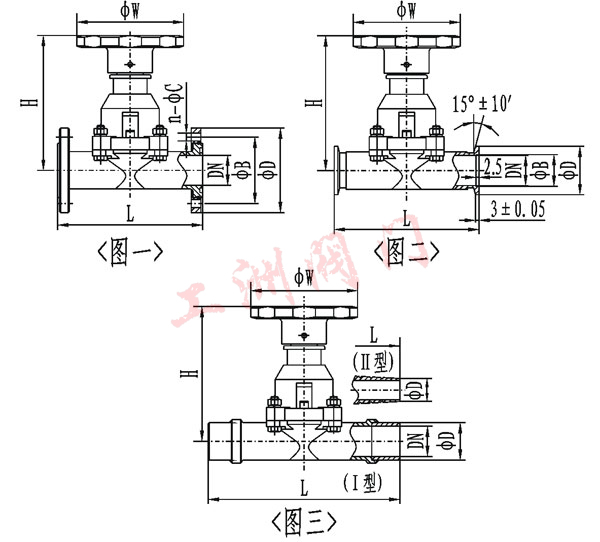

| (圖一)活套法蘭連接及外形尺寸 |
| |
型號 | 通徑(DN) | ΦD | ΦB | ΦW | H | L | n-ΦC | 法蘭標準 | GM-10 | 10 | 46 | 36 | 55 | 75 | 75 | 4-Φ6 | JB919 | GM-25 | 25 | 70 | 55 | 90 | 115 | 120 | 4-Φ7 | GB/T6070 | GM-40 | 40 | 100 | 80 | 100 | 132 | 150 | 4-Φ9 | GM-50 | 50 | 110 | 90 | 100 | 157 | 180 | 4-Φ9 |
|
| |
| (圖二)快卸法蘭(KF)連接及外形尺寸 |
| |
型號 | 通徑(DN) | ΦD | ΦB | ΦW | H | L | 法蘭標準 | GM-10/KF | 10 | 30 | 12.2 | 55 | 75 | 75 | GB4892 | GM-25/KF | 25 | 40 | 26.2 | 90 | 115 | 100 | GM-40/KF | 40 | 55 | 41.2 | 100 | 132 | 150 | GM-50/KF | 50 | 75 | 52.2 | 100 | 157 | 180 | / |
|
| |
| (圖三)焊接式連接及外形尺寸 |
| |
型號 | 通徑(DN) | ΦD | ΦW | H | L | GM-10-H(Ⅰ) | 10 | 19 | 55 | 75 | 150 | GM-25H(Ⅰ) | 25 | 32 | 90 | 115 | 200 | GM-40H(Ⅰ) | 40 | 45 | 100 | 132 | 240 | GM-50H(Ⅰ) | 50 | 57 | 100 | 157 | 240 | GM-10H(Ⅱ) | 10 | 9 | 55 | 75 | 150 | GM-25H(Ⅱ) | 25 | 19 | 90 | 115 | 200 |
|
| 注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入 |
