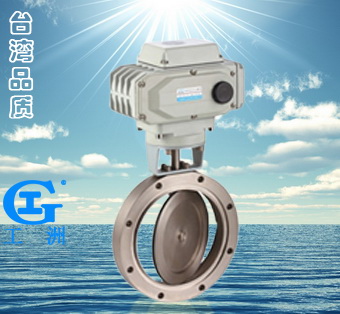

GID系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。 適用的工作介質為空氣和非腐蝕性氣體。

主要技術性能

?

適用范圍(Pa) 105～1.3x10-5 閥門漏率(Pa.L/S) ≤1.3x10-4 開閉時間(S) DN≤63 20；80≤DN≤200 30； DN≥250 48 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 法蘭標準 JB919 安裝位置 任意 控制電路 標準出廠：AC220V/50Hz開關型 特殊指定：AC380V；DC24V開關型 4～20mA DC 信號反饋 標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型

?

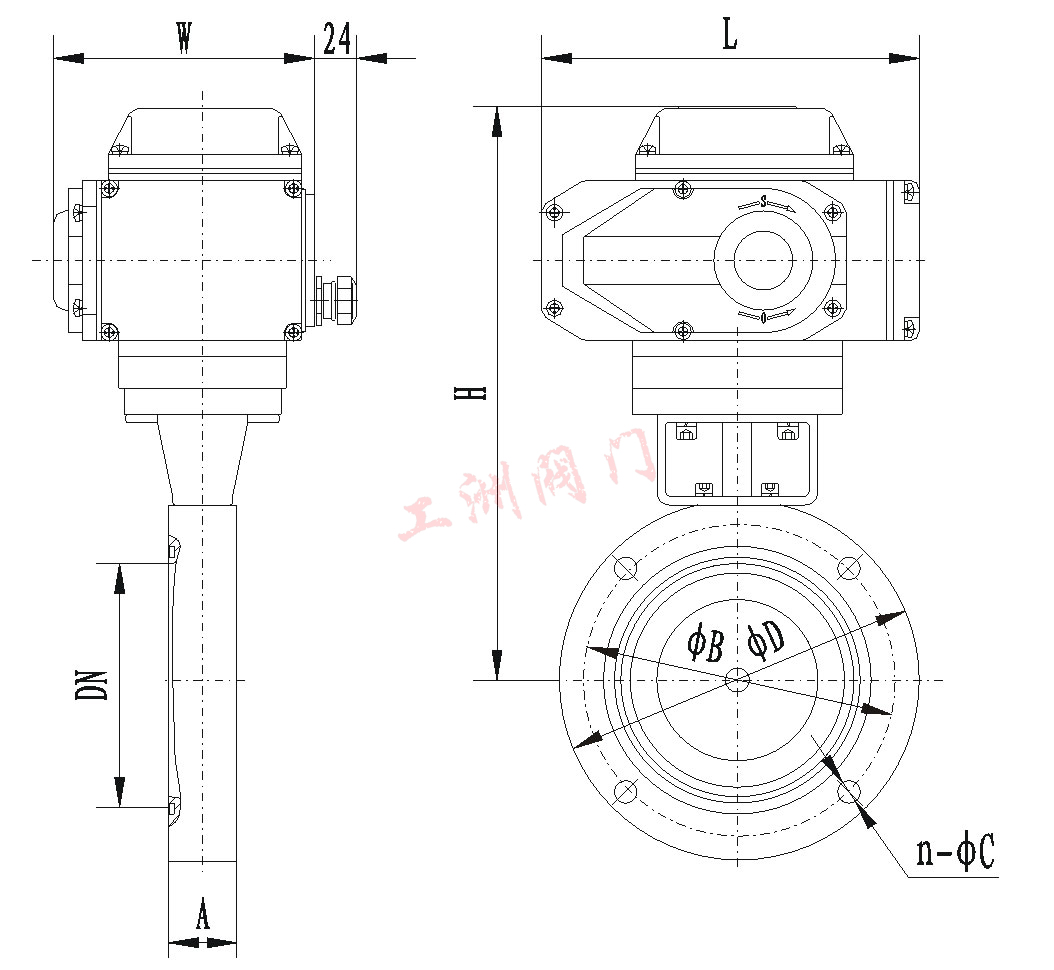

連接及外形尺寸

?

型號 通徑(DN) ΦD ΦB H A L W n-ΦC GID-25 25 70 55 177 22 160 113 4-Φ7 GID-32 32 78 64 182 GID-40 40 85 70 186 GID-63 63 130 110 229 26 4-Φ9 GID-80 80 145 125 273 30 196 121 GID-100 100 170 145 285 4-Φ12 GID-125 125 195 170 299 35 GID-150 150 220 195 368 255 158 8-Φ12 GID-200 200 275 250 394 40 GID-250 250 330 300 426 45 GID-300 300 380 350 449 55 8-Φ14 GID-400 400 500 465 538 60 310 207 8-Φ18

注:GID-63法蘭連接為GB/T6070標準

訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
