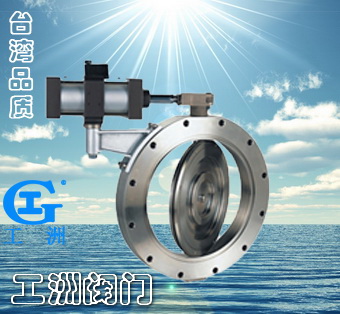

氣動高真空蝶閥GIQ-A系列



GIQ-A系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。 適用的工作介質為空氣和非腐蝕性氣體。

主要技術性能
?
適用范圍(Pa)
2x105～1.3x10-5
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度（℃）

-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)

氣源壓力(MPa)
0.4～0.6
法蘭標準
GB/T6070
安裝位置
任意
電源電壓
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信號反饋
標準出廠：不帶反饋信號
特殊指定：磁性開關DV/AC5～240V
?

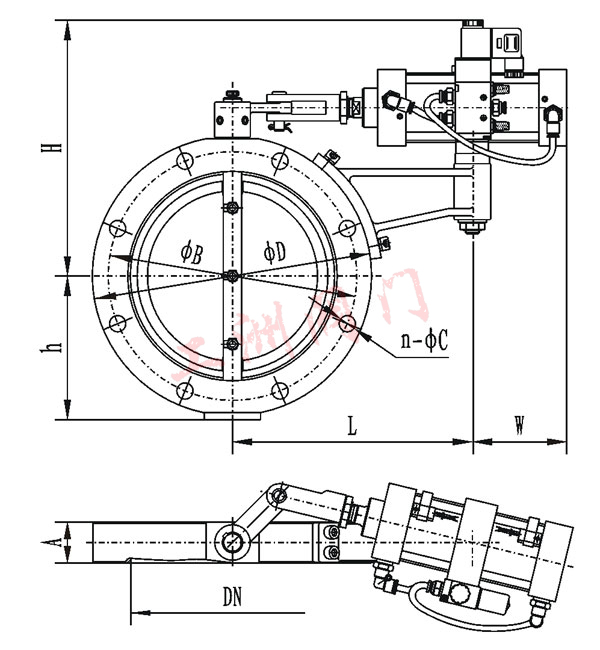

連接及外形尺寸
?
型號
通徑(DN)
ΦD
ΦB
H
h
A
L
W
n-ΦC
GIQ-50A
50
110
90
162
55
26
160
62
4-Φ9
GIQ-63A
63
130
110
172
66
32
180
81
GIQ-80A
80
145
125
178
74
8-Φ9
GIQ-100A
100
165
145
187
84
8-Φ12
GIQ-125A
125
200
175
208
102
35
207
86
GIQ-150A
150
225
200
220
114
GIQ-200A
200
285
260
256
146
45
236
100
12-Φ11
GIQ-250A
250
335
310
282
173
50
GIQ-300A
300
425
395
350
216
55
280
118
12-Φ14
GIQ-400A
400
510
480
392
259
60
304
130
16-Φ14
GIQ-500A
500
600
565
440
312
80
350
175
12-Φ18
GIQ-600A
600
710
670
525
366
100
360
212
12-Φ21
GIQ-800A
800
920
880
690
473
130
520
268
20-Φ21
注：通徑DN≥500法蘭連接為JB919標準.



訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
