GD-J系列高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板，動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。
適用的介質為空氣及非腐蝕性氣體。

主要技術性能

?

適用范圍(Pa) 2x105～1.3x10-4 閥門漏率(Pa.L/S) ≤1.3x10-6 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 安裝位置 任意

?

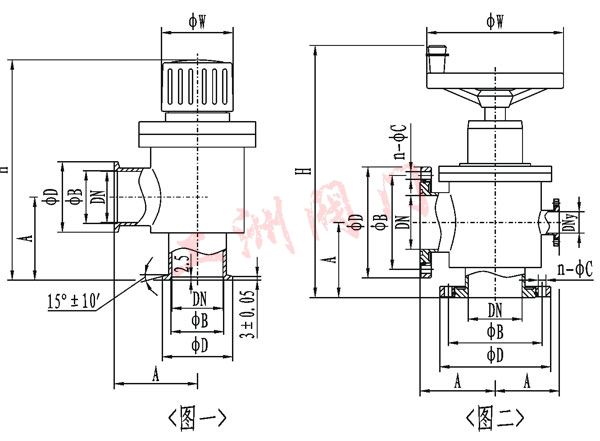

(圖一)(KF)連接及外形尺寸

?

型號 通徑(DN) ΦD ΦB H A ? ΦW 法蘭標準 GD-J10/KF 10 30 12.2 122 30 ? 36 GB4982 GD-J16/KF 16 30 17.2 132 40 ? 36 GD-J25/KF 25 40 26.2 158 50 ? 50 GD-J40/KF 40 55 41.2 180 65 ? 56 GD-J50/KF 50 75 52.2 278 70 ? 100 /

?

(圖二)活套法蘭連接及外形尺寸

?

型號 通徑(DN) ΦD ΦB H A ΦW n-ΦC DNy(預抽口) 法蘭標準 GD-J50 50 110 90 278 70 100 4-Φ9 / GB/T6070 GD-J63 63 130 110 390 88 160 GD-J80 80 145 125 432 88 8-Φ9 GD-J100 100 165 145 460 108 GD-J(S)150 150 220 195 636 138 200 8-Φ11 DN40(GB4982) JB919 GD-J(S)160 160 225 200 636 138 ? GB/T6070 GD-J(S)200 200 285 260 788 200 12-Φ11 DN50(GB/T6070) GD-J(S)250 250 335 310 820 208 250 DN63(GB/T6070) GD-J(S)300 300 380 350 980 250 8-Φ14 DN80(GB/T6070) JB919

訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
