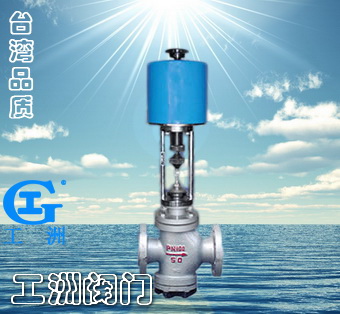

一、產品[電子式三通電動調節閥]的詳細資料：
產品型號：ZDSF（H）型
產品名稱：電子式三通電動調節閥
產品特點：ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，調節閥廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。
二、閥體：
形式：三通雙座鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
|
?
?
?
?
?
?
?
?
三、上閥蓋：
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、閥內組件：
閥芯形式：雙導向雙座套筒型閥芯
流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |  |
?
?
?
?
?
?
五、執行機構：
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
六、主要零件材料及推薦使用溫度范圍：
閥體材料 | 公稱壓力MPa | 介質工作溫度 |
< | < | < | < | < | < | < | < | < | < | < | < | < | < |
120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 |
最大工作壓力MPa |
鑄鐵HT200
| 1.6
| 1.6 | 1.5 | | | | | | | | | | | | |
鑄鋼ZG25
| 4.0 6.4
| | | | | | | | | | | | | | |
不銹鋼ZG1r18Ni9Ti | 4.0 6.4 | | | | | | | | | | | | | | |
七、ZDSF（H）型直行程分（合）流電動調節閥規格參數表：
公稱通徑DN
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 合流
| 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
分流 | | | | | | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
行程mm
| 16 | 25 | 40 | 60 | 100 |
允許壓差△MPa
| ≤公稱壓力MPa |
基本誤差%
| ±2.5 |
回差%
| 2.5 |
死區%
| 1.0 |
始終點偏差%
| ±2.5 |
額定行程偏差%
| 2.5 |
允許泄漏量Q
| Kv值的0.05% |
可調范圍 | 30:1 |
配電動執行器型號 | PSL
| PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 |
3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 |
公稱壓力介質溫度閥體材料 | 1.6MPa
| 常溫－20℃~＋200℃ 鑄鐵HT200 |
4.0MPa | 常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
6.4MPa | 常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |

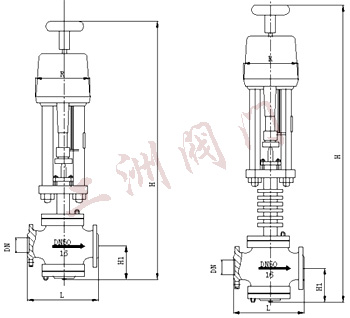

八、ZDSH（F）型直行程電動三通合（分）流調節閥外型尺寸表：
公稱通徑DN | 合流 | 分流 |
R | L | H | H1 | L | H | H1 |
PN（MPa） | PN（MPa） | PN（MPa） | PN（MPa） |
- | - | - | 常溫 | 中溫 | - | - | - | - | - | - | 常溫 | 中溫 | - | - | - |
25
| 176
| 185
| 190
| 200
| 600
| 650
| 140
| 150
| 160
| 185
| 190
| 200
| 600
| 650
| 140
| 150
| 160
|
32
| 176
| 200
| 200
| 210
| 718
| 848
| 150
| 160
| 170
| 200
| 200
| 210
| 718
| 848
| 150
| 160
| 170
|
40
| 176
| 220
| 230
| 235
| 795
| 925
| 160
| 170
| 180
| 220
| 235
| 235
| 795
| 925
| 160
| 170
| 180
|
50
| 176
| 250
| 255
| 265
| 835
| 960
| 180
| 190
| 200
| 250
| 255
| 265
| 835
| 960
| 180
| 190
| 200
|
65
| 176
| 275
| 285
| 295
| 1067
| 1214
| 200
| 210
| 220
| 275
| 285
| 295
| 1067
| 1214
| 200
| 210
| 220
|
80
| 176
| 300
| 310
| 320
| 1080
| 1243
| 210
| 230
| 240
| 300
| 310
| 320
| 1102
| 1265
| 225
| 250
| 265
|
100
| 176
| 350
| 360
| 370
| 1094
| 1257
| 220
| 250
| 260
| 350
| 360
| 370
| 1131
| 1294
| 245
| 275
| 285
|
125
| 225
| 410
| 430
| 440
| 1292
| 1492
| 260
| 300
| 300
| 410
| 425
| 440
| 1329
| 1529
| 285
| 320
| 325
|
150
| 225
| 450
| 465
| 475
| 1321
| 1520
| 280
| 320
| 320
| 450
| 460
| 475
| 1358
| 1557
| 305
| 340
| 345
|
200
| 225
| 550
| 560
| 570
| 1400 | 1597 | 320 | 380
| 380
| 550
| 560
| 570
| 1445 | 1642 | 350 | 400 | 410 |
250
| 225
| 635
| 660
| 670
| - | - | - | 474
| 474 | 635
| 660
| 670
| - | - | - | - | - |
300 | 225 | 720 | 740 | 770 | - | - | - | 584 | 584 | 720 | 740 | 770 | - | - | - | - | - |
九、型號編制說明：
Z | D | S | F | 40 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構形式 | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列
| S：表示直行程 | F：表示分流閥
| 16：表示1..6MP
| C：表示碳鋼
| G：表示中溫型
|
| R：表示3810系列
| | H：表示合流閥 | 40：表示4..0MP
| P：表示不銹鋼
| 常溫省略 |
| H：表示DKZ系列
| | | 64：表示6.4MP | 鑄鐵省略 | |
| C：表示ZAZ系列 | | | | | |
訂貨須知：
一、①ZDSF電子式三通調節閥產品名稱與型號②ZDSF電子式三通調節閥口徑③ZDSF電子式三通調節閥是否帶附件二、若已經由設計單位選定公司的ZDSF電子式三通調節閥型號，請按ZDSF電子式三通調節閥型號
