一、產品[電子式電動套筒調節閥]的詳細資料：
產品型號：ZDLM型

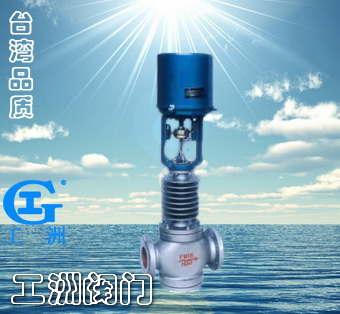

產品名稱：電子式電動套筒調節閥
產品特點：ZDLM型電子式電動套筒調節是由3810L系列電子式電動執行機構和套筒調節閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉，調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差較大特點。使用于流量大，泄漏量要求不嚴格的場合。
二、主要技術參數與性能指標：
公稱通徑DN
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 合流
| 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
分流 | | | | | | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
行程mm
| 16 | 25 | 40 | 60 | 100 |
允許壓差△MPa
| ≤公稱壓力MPa |
基本誤差%
| ±2.5 |
回差%
| 2.5 |
死區%
| 1.0 |
始終點偏差%
| ±2.5 |
額定行程偏差%
| 2.5 |
允許泄漏量Q
| Kv值的0.05% |
可調范圍 | 30:1 |
公稱壓力 介質溫度 閥體材料 | 1.6MPa | 常溫－20℃~＋200℃ 鑄鐵HT200 |
4.0MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
6.4MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |

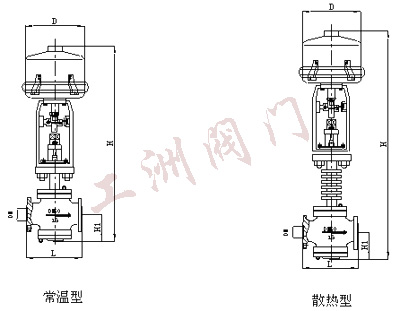

三、ZDLM型電子式電動高溫調節閥外形尺寸及附圖：
公稱通徑（DN） | L | H1 | H | D |
1.6MPa | 6.4MPa | 常溫 | 高溫 |
25
| 185
| 200
| 110
| 669
| 822
| 225 |
40
| 220
| 235
| 131
| 838
| 991
| 225 |
50
| 250
| 265
| 131
| 850
| 1003
| 255 |
65
| 275
| 295
| 171
| 967
| 1126
| 255 |
80
| 300
| 320
| 189
| 984
| 1152
| 255 |
100
| 350
| 400
| 208
| 1026
| 1193
| 255 |
150
| 450
| 550
| 275
| 1360
| 1587
| 310 |
200
| 550
| 670
| 320
| 1440
| 1667
| 310 |
250
| 640
| 810
| 390
| 1649
| 1884
| 310 |
300 | 880 | 950 | 450 | 1760 | 1999 | 310 |
四、型號編制說明：
Z | D | S | M | 16 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構形式： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列 | S：表示直程 | M ：表示套筒閥 | 16：表示1.6MP | C：表示碳鋼 | G：表示中溫型 溫省略 |
| R： 表示3810系列
| | | 40：表示4.0MP
| P：表示不銹鋼鑄鐵省略
| |
| H：表示DKZ系列
| | | 64：表示6.4MP
| 鑄鐵省略
| |
| C：表示ZAZ系列 | | | | | |
訂貨須知：
一、①ZDLM型電子式電動高溫調節閥產品名稱與型號②ZDLM型電子式電動高溫調節閥口徑③ZDLM型電子式電動高溫調節閥是否帶附件二、若已經由設計單位選定公司的ZDLM型電子式電動高溫調節閥型號，請按ZDLM型電子式電動高溫調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
