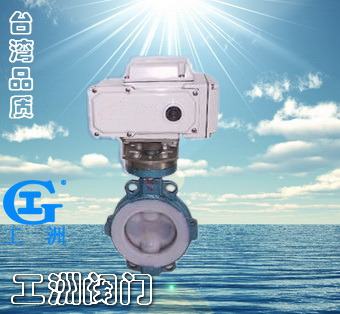

一、產品[電動調節碟閥]的詳細資料：
產品型號：ZAJD型
產品名稱：電動調節碟閥
產品特點：ZAJD型電動蝶閥有開關型和智能型二種，蝶閥與DTR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、閥體：
公稱通徑：50－400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度：常溫型：-20oC～+200oC 散熱型：-40oC～+450oC
三、閥內組件：
閥芯形式：閥板
流量特性：直線特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
四、執行機構：
類型：可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
五、ZAJD型電動調節碟閥規格參數表：
公稱通徑DN
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
流量系數（Kv）
| 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 |
動作范圍
| 0－90o |
允許壓差△P
| 小于公稱壓力（1.6MPa） |
泄漏量Q
| 按GB/T4213－92，為Kv值的10-4 |
環境溫度oC
| －20～60oC |
基本誤差
| ±2.5% |
回差
| ±2.5% |
死區
| 1% |
可調范圍
| 250:1 350:1 |
配用執行機構 | DTR―05 10PSQ101381RSA－05 | DTR― 20PSQ201381RSC－30 | DTR－40PSQ501381RSC－50 | DTR－60PSQ701 |
六、ZAJD971電動對夾式蝶閥尺寸：
公稱通徑DN
| L閥度
| H
| H1
| D2
| Z-фd
| D1
| L1
| L2 |
50
| 43
| 452
| 80/112
| 120/125
| 4-18
| 165
| 208
| 120 |
65
| 46
| 475
| 88/115
| 136/145
| 4-18
| 185
| 208
| 120 |
80
| 46/49
| 516
| 96/120
| 160
| 8-18
| 200
| 208
| 120 |
100
| 52/56
| 551
| 115/140
| 185
| 8-18
| 220
| 208
| 120 |
125
| 56/64
| 566
| 128/170
| 210
| 8-18
| 220
| 208
| 120 |
150
| 56/70
| 606
| 140/180
| 240
| 8-22
| 285
| 256
| 156 |
200
| 60/71
| 731
| 175/210
| 295
| 8-22
| 340
| 256
| 156 |
250
| 68/76
| 778
| 202/240
| 355
| 12-22
| 395/405
| 256
| 156 |
300
| 78/83
| 830
| 242/290
| 410
| 12-22
| 445/460
| 256
| 156 |
350
| 78/92
| 996
| 266/320
| 470
| 16-22
| 505/520
| 346
| 156 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
七、ZAJD941電動法蘭式蝶閥外形尺寸：
公稱通徑DN
| L閥厚
| H
| H1
| D2
| D1
| Z-фd
| L1
| L2 |
50
| 108 | 539
| 825/112
| 165
| 125
| 4-18
| 208
| 120 |
65
| 112
| 554
| 925/115
| 185
| 145
| 4-18
| 208
| 120 |
80
| 114
| 569
| 100/120
| 200
| 160
| 8-18
| 208
| 120 |
100
| 127
| 614
| 110/138
| 220
| 180
| 8-18
| 208
| 120 |
125
| 140
| 649
| 125/164
| 250
| 210
| 8-18
| 208
| 120 |
150
| 140
| 725
| 1425/175
| 285
| 240
| 8-22
| 256
| 156 |
200
| 152
| 835
| 170/208
| 340
| 295
| 8-22/2-22
| 256
| 156 |
250
| 165
| 890
| 1925/243
| 395/405
| 350
| 12-22/12-26
| 256
| 156 |
300
| 178
| 995
| 2225/283
| 445/460
| 400
| 12-22/12-26
| 256
| 156 |
350
| 190
| 1155
| 2525/310
| 505/520
| 460
| 16-22/16-26
| 346
| 156 |
400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-?d”列表示壓力1.0MPa/1.6MPa
八、型號編制說明：
Z | A | J | D | 9 | 71 | F | 16 | P | G |
自控閥門 | 執行機構類型： | 位移 特征： | 閥門代號： | 傳動形式： | 連接形式： | 密封面材料： | 公稱 壓力： | 閥體 材質： | 溫度類型： |
- | D：表示PS系列 | J：表示角行程 | Q：表示球閥 | 9：表示電動 | 41：表示法蘭 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型 |
- | R：表示3810系列 | S：表示直行程 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | 常溫省略 |
- | A：DTR系列 | - | V：表示V形球閥 | - | 71：表示對夾式 | - | 40：表示4.0MPa | R：表示316 | - |
| - | - | - | - | - | - | - | 64：表示6.4MPa | F46：表示閥體襯四氟 | - |
訂貨須知：
一、①ZAJD型電動調節碟閥產品名稱與型號②ZAJD型電動調節碟閥口徑③ZAJD型電動調節碟閥是否帶附件二、若已經由設計單位選定公司的ZAJD型電動調節碟閥型號，請按ZAJD型電動調節碟閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
