一、產品[電子式電動套筒調節閥]的詳細資料：
產品型號：ZDSM型

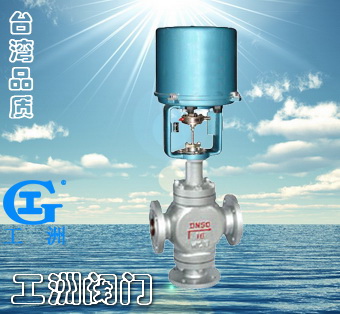

產品名稱：電子式電動套筒調節閥
產品特點：ZDSM系列直行程電動套筒調節閥，由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
二、閥體：
形 式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、上閥蓋：
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、閥內組織：
閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯

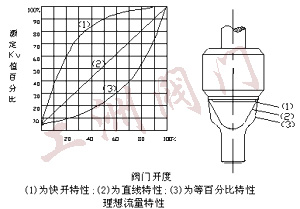

流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、執行機構：
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
閥體材料
| 公稱壓力MPa | 介質工作溫度℃ |
< | < | < | < | < | < | < | < | < | < | < | < | < | < |
120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 |
最大工作壓力MPa |
鑄鐵HT200
| 1.6
| 1.6 | 1.5 | | | | | | | | | | | | |
鑄鋼ZG25
| 4.06.4
| | | | | | | | | | | | | | |
不銹鋼ZG1r18Ni9Ti | 4.06.4 | | | | | | | | | | | | | | |
六、ZDSM型電動套筒調節閥規格參數表：
公稱通徑DN
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑dn (mm)
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv
| 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 |
行程mm
| 16 | 25 | 40 | 60 | 100 |
允許壓差△MPa
| ≤公稱壓力`MPa
|
基本誤差%
| ±2.5
|
回差%
| 2.5
|
死區%
| 1.0
|
始終點偏差%
| ±2.5
|
額定行程偏差%
| 2.5
|
允許泄漏量Q
| Kv值的0.05%
|
可調范圍 | 50:1 |
配電動執行器型號 | PSL
| PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 |
3810L
| SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 |
公稱壓力介質溫度閥體材料 | 1.6MPa
| 常溫-20℃~＋200℃ 鑄鐵HT200
|
4.0MPa | 常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
中溫- 40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
6.4MPa | 常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
七、安裝尺寸：
公稱通徑DN（mm） | L(mm)
| H1(mm) | H(mm) | Rmm |
PN(MPa) | 常溫
| 中溫 |
1.6 | 6.4 |
| 185
| 200
| 110
| 704
| 855
| 176
|
40
| 220
| 235
| 125
| 747
| 898
| 176
|
50
| 250
| 265
| 131
| 755
| 906
| 176
|
65
| 275
| 295
| 171
| 835
| 986
| 176
|
80
| 300
| 320
| 189
| 882
| 1033
| 176
|
100
| 350
| 400
| 208
| 920
| 1071
| 176
|
150
| 450
| 550
| 275
| 1117
| 1332
| 225
|
200
| 550
| 670
| 320
| 1310
| 1516
| 225
|
250
| 640
| 810
| 390
| 1420
| 1626
| 225
|
300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
八、型號編制說明：
Z | D | S | P | 40 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列
| S：表示直行程 | P：表示單座
| 16：表示1.6MP
| C：表示碳鋼
| G：表示中溫型 常溫省略 |
| R：表示3810系列
| | N：表示雙座 | 40：表示4.0MP
| P：表示不銹鋼鑄鐵省略 | |
| H：表示DKZ系列
| | | 64：表示6.4MP | | |
| C：表示ZAZ系列 | | | | | |
?
訂貨須知：
一、①電子式電動調節閥產品名稱與型號②電子式電動調節閥口徑③電子式電動調節閥是否帶附件二、若已經由設計單位選定公司的電子式電動調節閥型號，請按電子式電動調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
