一、產品[電動V型調節球閥（法蘭式、對夾式）]的詳細資料：
產品型號：ZAJV型

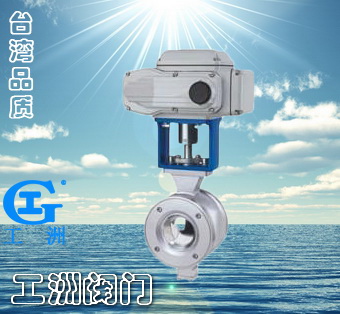

產品名稱：電動V型調節球閥（法蘭式、對夾式）
產品特點：ZAJV電子式電動V型調節球閥，配用DTR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，公司實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是進口產品的替代選擇，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
二、閥體：
公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
三、閥內組件：
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
四、執行機構：
類型：可選用PSQ系列、DTR、3810系列角行程執行機構。
防爆型選3810系列。
五、V形球閥規格參數表：
公稱通徑DN
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數（Kv）
| 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
動作范圍
| 0-90° |
允許壓差△P
| 小于公稱壓力（1.6MPa） |
泄漏量Q
| 按API598標準測試 無泄漏 |
環境溫度℃
| -20~60℃ |
基本誤差
| ±2% |
回差
| ±2% |
死區
| 1% |
可調范圍
| 250:1 |
配用執行機構 | PSQ101, 3810RSA-05DTR-05~10 | PSQ201381RSC-30DTR-20～30 | PSQ3013810RSC-50 DTR-40 | PSQ701DTR-60 |
六、ZAJV電子式電動V型調節閥外形尺寸：
公稱通徑DN
| L | DTR | H2 | D1 | Z-d |
H1
| L1 |
25
| 102
| 277
| 208
| 60
| 85
| 4-14 |
32
| 102
| 295
| 208
| 65
| 100
| 4-18 |
40
| 114
| 305
| 208
| 75
| 110
| 4-18 |
50
| 124
| 364
| 208
| 95
| 125
| 4-18 |
65
| 143
| 379
| 208
| 105
| 145
| 4-18 |
80
| 165
| 389
| 256
| 120
| 160
| 8-18 |
100
| 194
| 402
| 256
| 140
| 180
| 8-18 |
125
| 213
| 426
| 256
| 165
| 210
| 8-18 |
150
| 229
| 445
| 256
| 185
| 240
| 8-23 |
200
| 243
| 465
| 256
| 205
| 295
| 12-23 |
250
| 297
| 610
| 346
| 240
| 355
| 12-25 |
300 | 338 | 660 | 346 | 290 | 410 | 12-25 |
七、型號編制說明：
Z
| D
| J
| V
| 9
| 11 | F
| 16
| P
| G |
自控閥門 | 執行機構類型
| 位移特征
| 閥門代號
| 傳動形式
| 連接形式
| 密封面材料
| 公稱壓力
| 閥體材質
| 溫度類型
|
| D：表示PS系列
| J：表示角行程 | Q：表示球閥
| 9：表示電動
| 41：表示法蘭
| F：表示四氟乙烯
| 16：表示1.6MPa
| C：表示碳鋼
| G：表示中溫型常溫省略 |
| R：表示3810系列
| | D：表示碟閥
| 6：表示氣動 | 11：表示絲扣
| H：表示金屬硬密封 | 25：表示2.5MPa
| P：表示不銹鋼 | |
| A：表示DTR系列 | | V：表示V形球閥 | | 71：表示對夾式 | | 40：表示4.0Mpa
| | |
| | | | | | | 64：表示6.4MPa | | |
訂貨須知：
一、①ZAJV型電動V型調節球閥產品名稱與型號②ZAJV型電動V型調節球閥口徑③ZAJV型電動V型調節球閥是否帶附件二、若已經由設計單位選定公司的ZAJV型電動V型調節球閥型號，請按ZAJV型電動V型調節球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
