一、產品[氣動執行器]的詳細資料： 產品型號：GT 產品名稱：氣動執行器 產品特點：ARSOTA阿斯塔GT系列閥門氣動裝置是新研制的輸出軸回轉角為90°的部分回轉型氣動執行裝置。它可以與球閥、蝶閥等閥門組合成氣動閥門，也適用于需90°回轉運動的其它機械裝置。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作控制，以及連續動作控制（自動調節控制）的不同要求。用戶可根據實際需要進行選擇。 氣動執行器的詳細資料： 二、主要特點： 1、相同規格有雙作用式、單作用式（彈簧復位）。
2、標準旋轉軸角度可調節-5~+5℃范圍。
3、所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損。
4、外殼表面陽極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、螺母為不銹鋼。
5、單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧數量。
6、連接、安裝接口標準化模塊設計，方便配裝球閥、蝶閥、信號盒及控制附件。
7、可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端調節螺絲可調節小于標定角度調整。
8、特殊的腐蝕環境可采用不銹鋼外殼（請于ARSOTA阿斯塔氣動聯系） 三、主要參數： 四、工作原理： 雙作用式、

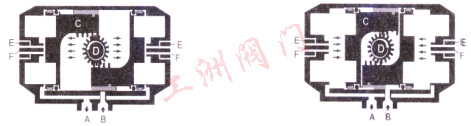

壓縮空氣從氣口（B）進入氣缸兩活塞（C）之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端空氣腔的空氣通過氣口（A）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）逆時針方向旋轉90度?？梢詮膬啥苏{(diào)整微量角度，松動螺母（E）用內六角扳手?jǐn)Q動調節螺栓（F）調整所需角度，鎖緊螺母（E）。反之壓縮空氣則從氣口（A）進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（B）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）順時針方向旋轉90度。
單作用式（彈簧復位）、

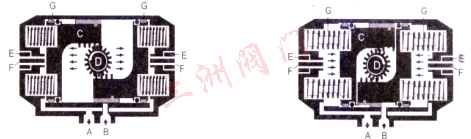

壓縮空氣從氣口（B）進入氣缸兩活塞（C）之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（A）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）逆時針的方向旋轉90度。在壓縮空氣經過電磁閥換向后。氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（B）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）順時針方向旋轉90度。可以從兩端調整微量角度，松動螺母（E）用內六角扳手?jǐn)Q動調節螺栓（F）調整所需角度、鎖緊螺母（E）。

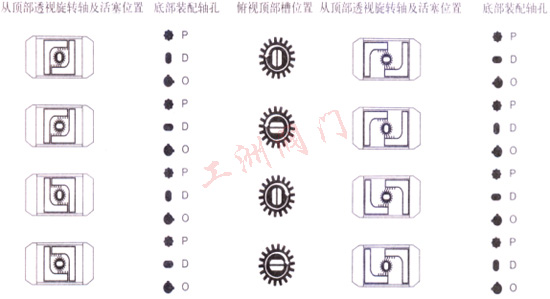

五、裝配型式（選擇交貨狀態）：

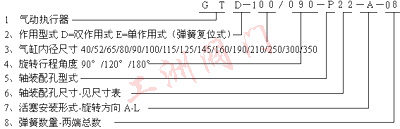

六、零配件表： 七、型號編制說明：
訂貨須知：
一、①氣動執行器產品名稱與型號②氣動執行器口徑③氣動執行器是否帶附件二、若已經由設計單位選定公司的氣動執行器型號，請按氣動執行器型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
