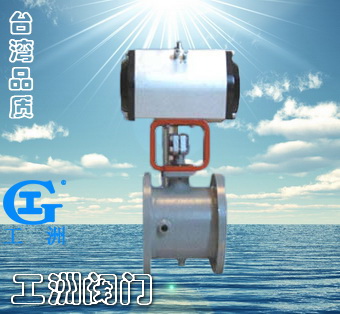

一、產品[氣動保溫球閥]的詳細資料： 產品名稱：氣動保溫球閥

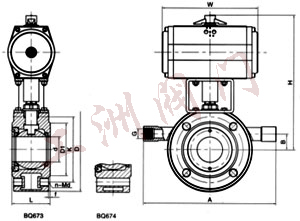

二、氣動保溫球閥主要外形和連接尺寸： 通徑DN | d | G | A | B | L | D | K | D1 | n-Md | f | H | W | mm | in | BQ73 | BQ74 | 15 | 1/2″ | 14 | G1/2″ | 150 | 15 | 35 | 90 | 65 | 46 | 4-12 | 4-14 | 2 | 170 | 140 | 20 | 3/4″ | 19 | G1/2″ | 160 | 20 | 38 | 100 | 75 | 56 | 4-12 | 4-14 | 2 | 175 | 140 | 25 | 1″ | 25 | G1/2″ | 190 | 20 | 42 | 110 | 85 | 65 | 4-12 | 4-14 | 2 | 180 | 140 | 32 | 1 1/4″ | 29 | G1/2″ | 210 | 25 | 50 | 135 | 100 | 76 | 4-16 | 4-14 | 2 | 215 | 164 | 40 | 1 1/2″ | 38 | G1/2″ | 230 | 30 | 60 | 145 | 110 | 84 | 4-16 | 4-18 | 2 | 225 | 164 | 50 | 2″ | 48 | G1/2″ | 250 | 30 | 70 | 160 | 125 | 99 | 4-16 | 4-18 | 3 | 248 | 190 | 65 | 2 1/2″ | 64 | G1/2″ | 270 | 45 | 95 | 180 | 145 | 118 | 4-16 | - | 3 | 258 | 210 | 80 | 3″ | 76 | G1/2″ | 300 | 50 | 118 | 195 | 160 | 132 | 8-16 | - | 3 | 300 | 247 | 100 | 4″ | 95 | G1″ | 340 | 70 | 140 | 215 | 180 | 156 | 8-16 | - | 3 | 315 | 276 |
BQ673法蘭為螺紋孔，BQ674法蘭為光孔。 訂貨須知：
一、①氣動保溫球閥產品名稱與型號②氣動保溫球閥口徑③氣動保溫球閥是否帶附件二、若已經由設計單位選定公司的氣動保溫球閥型號，請按氣動保溫球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
