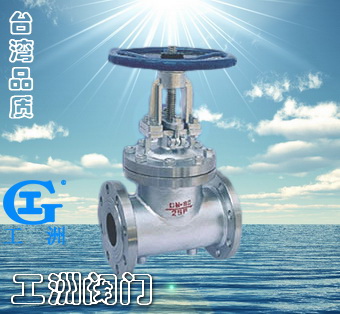

一、產品[保溫閘閥]的詳細資料： 產品名稱：保溫閘閥
二、應用規范： 1、設計制造按GB12234-89
2、結構長度按GB12221-89
3法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927 三、主要零件材料： 零件名稱 | ZG1Cr18Ni19Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO2Ti系列 | ZG00Cr17Ni14MO2系列 | WCB系列 | 閥體/閥蓋 | ZG1Cr189Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB | 閘板 | ZG1Cr189Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | 1Cr13 | 閥桿 | 1Cr189Ti | 00Cr18Ni10 | 1Cr18Ni12MO2Ti | 00Cr17Ni14MO2 | 1Cr13 | 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 | 墊片 | 304+-PTFE | 304L+PTFE | 316+PTFE | 316+PTFE | 石墨+304 | 壓蓋 | ZG1Cr189Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB | 填料壓環 | 1Cr189Ti | 00Cr18Ni10 | 1Cr18Ni12MO2Ti | 00Cr17Ni14MO2 | 1Cr13 | 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | 螺母 | 1Cr189Ti | 1Cr189Ti | 1Cr189Ti | 1Cr189Ti | 45 |

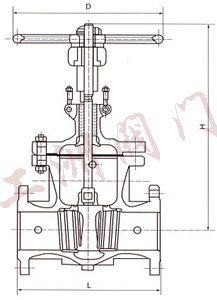

四、保溫閘閥1.6MPa主要連接尺寸及重量： 尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | mm | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | H | mm | 310 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | D | mm | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
五、保溫閘閥2.5MPa主要連接尺寸及重量： 尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | mm | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | H | mm | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 | D | mm | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
六、保溫閘閥6.4MPa主要連接尺寸及重量： 尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | mm | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | H | mm | 358 | 373 | 435 | 500 | 514 | 674 | 818 | 969 | 1145 | 1145 | D | mm | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
訂貨須知：
一、①保溫閘閥產品名稱與型號②保溫閘閥口徑③保溫閘閥是否帶附件二、若已經由設計單位選定公司的保溫閘閥型號，請按保溫閘閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
