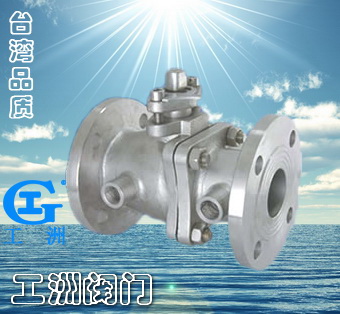

一、產品[保溫球閥(替球閥)]的詳細資料： 產品名稱：保溫球閥(替球閥)
二、性能規范： 型號 | 公稱壓力（MPa） | 試驗壓力Ps（MPa） | 工作溫度（℃） | 適用介質 | 強度水（MPa） | 密封水（MPa） | 氣密封（MPa） | PF?QQ41M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 氣動、水、油等 | PF?QQ41M-25Q | 2.5 | 4.0 | 2.8 | ≤350 |
三、主要零件材料： 零件名稱 | 材料 | PF?QQ41M-10 16 | PF?QQ41M-25Q | 閥體 | HT200 | QT450-10 | 球體 | 不銹鋼 | 閥桿 | 45# | 手柄 | Q235 | 密封圈 | 復合石墨 |
四、不銹鋼保溫球閥外形尺寸和連接尺寸： 型號 | 公稱通徑 | 尺寸 | L | D | D1 | D2 | b-f | Z-Φd | H | Do | | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 | | 20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | | 25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | | 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | | 40 | 180 | 145 | 110 | 85 | 16-2 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | | 100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | | 125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 400 | | 150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | | 200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | | 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | | 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | | 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | | 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 |
訂貨須知：
一、①不銹鋼保溫球閥產品名稱與型號②不銹鋼保溫球閥口徑③不銹鋼保溫球閥是否帶附件二、若已經由設計單位選定公司的不銹鋼保溫球閥型號，請按不銹鋼保溫球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
