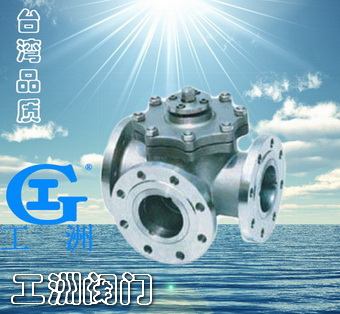

T型三通球閥產品特點
一、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

T型三通球閥概述

三通球閥系列對介質流向的不同切換要求可分為Q44L型與Q45T型，如圖A、L型可實現對介質流向進行切換，變可相互垂直的兩個通道連通或關閉。如圖B、T型可實現對介質的分流或混流，不僅可以實現介質流向的切換，也可使三個通道互相連通，還可以關閉任一通道，連通另外兩個通道。本閥門具有結構緊湊、造型美觀、密封性能好等特點。

T型三通球閥主要技術參數

公稱通徑	DN15~200mm	公稱壓力	PN1.6~4.0MPa Class150Lb
適用溫度	-28~300℃mm	傳動方式	手動 氣動 氣動彈簧復位 電動
	水 蒸氣 油品 酸 堿

T型三通球閥主要零件材料

閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8(316)	CF3M(316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)	00Cr17Ni14Mo2(316L)
密封圈	聚四氟乙烯/對位聚苯
填料	聚四氟乙烯/柔性石墨

T型三通球閥主要連接尺寸

公稱通徑		d	d1	H	L1	L2	W
15	1/2	15	15	65	140	70	130
20	3/4	20	20	84	165	83	160
25	1	25	25	84	165	83	160
40	11/2	40	40	152	250	125	500
50	2	50	50	157	260	130	500
65	21/2	65	65	183	320	160	800
80	3	80	80	183	320	160	800
100	4	100	100	195	370	185	800
125	5	125	125
