▲硬密封球閥金屬閥座的設計：
??? 本公司生產硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構
??? 金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
??? 根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.

▲耐火設計：
??? 閥門的耐火設計符合API 6FA或API 607標準,耐火試驗規范相當于ISO 10497,這類閥門目前被廣泛應用于造紙、原油、天燃氣、石化以及各類含有顆粒、易磨損、易沖蝕、易引起火災的相關工業。

執行標準：美標閥門、國標閥門執行標準

	執行標準
	美標	國標
閥門設計	API6D ASME16.34	GB12237
閥門-壓力溫度等級	ASME B16.34	GB12234
結構長度	ASME B16.10	GB12221
連接法蘭	ASME B16.34 ASME B16.47a	GB9113 JB79
對焊端	ASME B16.25	GB12224
檢驗和試驗	API6D API598	GB/T13927

硬密封球閥對于不同工況條件的應用：

結構形式	制造范圍	溫度范圍	輔助密封	密封面材料	適用流體
浮 動 球 閥	? ASME Class 150～300Lb 1″～8″ 雙流向 ? ? ASME Class 60～1500Lb 1″～4″ 單流向 ?	-29～250℃	改性PTFE對蒞聚苯	球體、碳化鎢	紙漿、含固體顆粒的流體
				閥座：STL-12
				球體：鍍硬鉻
				閥座：STL-6
		-29～450℃	柔性石墨	球體:碳化鎢	高溫、高腐蝕、高壓含固體顆粒的流體
				閥座：STL-12
				球體：鍍鎳鉻碳化鉻
				閥座：STL-6
		-29～760℃	閥座與本體焊接（雙偏心、單流向）	球體：鍍鎳鉻碳化鉻	450℃以上的高溫、高頻高壓流體
				閥座：鍍鎳鉻碳化鉻
固 定 球 閥	ASME Class 60～1500Lb 4″～28″ (雙流向) (單流向) ?	-29～150℃	增強PTFE氟橡膠“O”圈	球體:碳化鎢	紙漿、含固體顆粒的流體
				閥座：STL-12
				球體：鍍硬鉻
				閥座：STL-6
		-29～450℃	柔性石墨 金屬片	球體:碳化鎢	高溫、高腐蝕、高壓含固體顆粒的流體
				閥座：STL-12
				球體：鍍鎳鉻碳化鉻
				閥座：STL-6
		-29～760℃	閥座與本體焊接（雙偏心、單流向）	球體:鎳鉻碳化鉻	450℃以上的高溫、

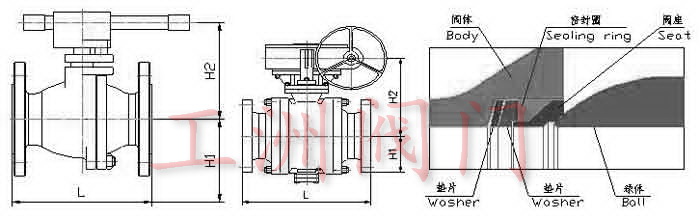

手動球閥外形尺寸：

DN	PN16(1.6MPa)				PN25(2.5MPa)				備注
	L	H1	H2	?	L	H1	H2	?	浮 動 球
15	130	―	59	?	130	―	59	?
20	130	―	63	?	150	―	63	?
25	140	―	75	?	160	―	75	?
32	165	―	85	?	180	―	85	?
40	165	―	95	?	200	―	95	?
50	203	―	107	?	230	―	107	?	固定球 浮動球
65	222	―	142	?	290	―	142	?
80	241	―	152	?	310	―	152	?
100	305	―	178	?	350	―	178	?
125	356	―	252	?	381	―	252	?
150	394	―	272	?	403	―	272	?
200	457	―	342	?	502	―	342	?
200	457	―	398	?	502	―	398	?	固 定 球
250	533	335	495	?	568	335	495	?
300	610	385	580	?	648	385	580	?
350	686	430	625	?	762	430	625	?
400	762	470	720	?	838	470	720	?
500	914	590	840	?	991	590	840	?
600	1067	700	1050	?	1143	700	1050	?
700	1245	780	1150	?	1346	780	1150	?

DN	PN40(4.0MPa)				PN64(6.4MPa)				備注
	L	H1	H2	?	L	H1	H2	?	浮 動 球
15	130	―	59	?	165	―	59	?
20	150	―	63	?	190	―	63	?
25	160	―	75	?	216	―	75	?
32	180	―	85	?	229	―	85	?
40	200	―	95	?	241	―	95	?
50	230	―	107	?	292	―	107	?	固定球 浮動球
65	290	―	142	?	330	―	142	?
80	310	―	152	?	356	―	152	?
100	350	―	178	?	432	―	178	?
125	381	―	252	?	508	―	252	?
150	403	―	272	?	559	―	272	?
200	502	―	342	?	660	―	398	?
250	568	335	495	?	787	335	445	?
300	648	385	580	?	838	385	515	?
350	762	430	625	?	889	430	550	?
400	838	470	720	?	991	470	615	?
500	991	590	840	?	1194	590	810	?
600	1143	700	1050	?	1397	700	845	?
700	1346	780	1150	?	1700	780	1089	?

DN	Class 150				Class 300				備注
	L	H1	H2	?	L	H1	H2	?	浮 動 球
1/2″	108	―	59	?	140	―	59	?
3/4″	117	―	63	?	152	―	63	?
1″	127	―	75	?	165	―	75	?
11/2″	165	―	85	?	190	―	95	?
2″	178	―	95	?	216	―	107	?	固定球 浮動球
21/2″	190	―	107	?	241	―	142	?
3″	203	―	142	?	283	―	152	?
4″	229	―	152	?	305	―	178	?
5″	356	―	178	?	381	―	252	?
6″	394	―	252	?	403	―	272	?
8″	457	―	272	?	502	―	342	?
8″	457	―	342	?	502	―	398	?	固 定 球
10″	533	335	495	?	568	335	495	?
12″	610	385	580	?	648	385	580	?
14″	686	430	625	?	762	430	625	?
16″	762	470	720	?	838	470	720	?
20″	914	590	840	?	991	590	840	?
24″	1067	700	1050	?	1143	700	1050	?
28″	1245	780	1150	?	1346	780	1150	?

DN	Class 400				Class 600				備注
	L	H1	H2	?	L	H1	H2	?	浮 動 球
1/2″	165	―	59	?	165	―	59	?
3/4″	190	―	63	?	190	―	63	?
1″	216	―	75	?	216	―	75	?
11/2″	241	―	95	?	241	―	95	?
2″	292	―	107	?	292	―	107	?	固定球 浮動球
4″	406	―	178	?	432	―	178	?
6″	495	250	300	?	559	250	300	?
8″	597	294	374	?	660	294	374	?
10″	673	370	445	?	787	370	445	?
12″	762	420	515	?	838	420	515	?
14″	826	460	550	?	889	460	550	?
16″	902	505	615	?	991	505	615	?
20″	1054	630	810	?	1194	630	810	?
24″	1232	685	845	?	1397	825	1010	?
28″	1397	860	1087	?	1549	970	1180
