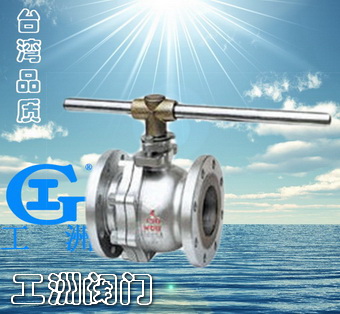

產品名稱：不銹鋼美標球閥產品型號：Q41F產品口徑：DN15~300產品壓力：0.6-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

不銹鋼美標球閥主要性能規范Chief property and specification

材質名稱 Name of material	適用溫度 Working temeorature	適用介質 Avialable media
CF8	≤50℃
OCr18Ni9
CF8N		NITRIC ACID
OCr18NiMo2ti		硝酸類
CF3		NITRIC ACID
OOCr18Ni10		硝酸類
CF3M		NITRIC ACID
OOCr17Ni14Mo2		硝酸類

?

不銹鋼美標球閥執行標準Executive standard

項目Item	設計制作 Design and manufacture	壓力溫度等級 Pressure temperature Lating
標準Standard	API 6D	ANSI B16.34
法蘭標準Flange stanard	結構長度 Face to face/enrd	檢查和試驗 Spection and test
ANSI B16.0	ANSI816.5	AP1598

?

不銹鋼美標球閥試驗壓力Test pressure

類別Type	Mpa	PSI
強度試驗Shell test	7.7	1125
高壓密封試驗（水） Sealing test（WATER）	5.8	815
低壓密封試驗 Sealing test（AIR）	5-7巴Bar

?

150Lb連接尺寸和外形尺寸150Lb External and connecting dimensions （mm）

公稱通徑NPS Norminal diameter		單位 Unit	L	D	C	G	T	n-Ф	W	H
in	mm
1/2
