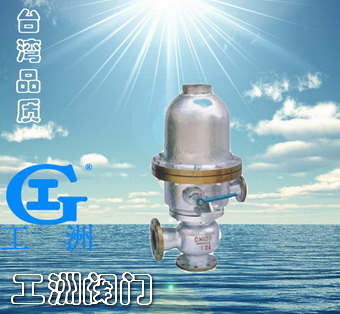

| 產品名稱： | 浮球式蒸汽疏水調節閥 |
| 產品型號： | T47H |
| 產品口徑： | DN40-150 |
| 產品壓力： | 1.6-4.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
浮球式蒸汽疏水調節閥用途及使用范圍：
T47H-16C或Q浮球式疏水調節閥(引進前蘇聯原型號T47H-16C浮球式調節閥)適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節，有效控制加熱器中的水量多少的必須設備。 | ? 浮球式蒸汽疏水調節閥結構特點及工作原理：
1、此閥外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
???? 2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后，閥門全關，冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化，從而使閥門達到只能排放空氣和水及高溫冷凝水，而阻止蒸汽泄漏的優越性。
???? 3、本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。 | ? 浮球式蒸汽疏水調節閥主要外形尺寸與連接尺寸
Main external and connecting dimensions：? 產品型號
Produstion Type | 公稱通徑DN(mm)
Nominal Diameter | 主要外形尺寸Main
External Dimensions | 連接尺寸Connecting Dimensions | 長
Long | 寬
Wide | 高
High | L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd | T41H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 | 50 | 160 | 125 | 100 | 20 | 4×18 | 80 | 195 | 160 | 135 | 22 | 4×18 | 100 | 215 | 180 | 155 | 25 | 8×18 | 150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 |
|
|
