產品名稱：熱動力式蒸汽疏水閥產品型號：CS49H產品口徑：DN15-100產品壓力：1.6-4.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

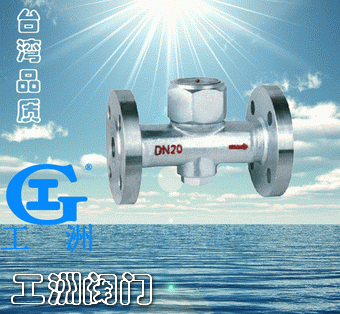

CS49H熱動力疏水閥產品介紹
????圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
?
熱動力疏水閥特點
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為8 ℃，漏汽率小于實際排量 3% ，最大背壓 50% 。
結構簡單，安裝維修方便。
?
熱動力疏水閥工作原理
　　疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
?
熱動力疏水閥主要性能以及零部件
部件名稱
CS19W-16-40C
CS49W-16-40C
閥　體
3Cr13
3Cr13
閥蓋、螺塞
2Cr13
2Cr13
閥　片
3Cr13
3Cr13
過　濾　網
304
304
?
部件名稱
CS19H-16C-40C
CS49H-16C-40C
閥　體
WCB
WCB
閥蓋、螺塞
WCB
WCB
閥　片
3Cr13
3Cr13
過　濾　網
304
304
?
熱動力疏水閥的型號規格外型尺寸表
產品型號
公稱通徑
(mm)
連接方式
工作壓力
范圍
(Mpa)
最高允許
溫度
( ℃ )
外形尺寸
L
H
H2
W
CS49W-16-40C
CS49H-16-40C
15
法蘭
0.05-4.0
425
150
58
47
61
20
法蘭
0.05-4.0
425
150
58
47
61
25
法蘭
0.05-4.0
425
160
62
43
61
32
法蘭
0.05-40
425
210
78
52
79
40
法蘭
0.05-40
425
230
80
55
79
50
法蘭
0.05-40
425
230
80.5
64.5
79
65
法蘭
0.05-40
425
280
100
82
85
80
法蘭
0.05-40
425
310
118
92
110
100
法蘭
0.05-40
425
460
128
102
110
CS19W-16-40C
?? CS19H-16-40C
15
螺紋
0.05-40
425
80
47
54
47
20
螺紋
0.05-40
425
90
52
59
57
25
螺紋
0.05-40
425
95
59
62
57
32
螺紋
0.05-40
425
105
70.5
89.5
80
40
螺紋
0.05-40
425
110
70.5
89.5
80
50
螺紋
0.05-40
425
120
70.5
104.5
80
CS69W-16-40C
?? CS69H-16-40C
15
承插焊
0.05-40
425
80
47
54
47
20
承插焊
0.05-40
425
90
52
59
57
25
承插焊
0.05-40
425
95
59
62
57
32
承插焊
0.05-40
425
105
70.5
89.5
80
40
承插焊
0.05-40
425
110
70.5
89.5
80
50
承插焊
0.05-40
425
120
70.5
104.5
80
