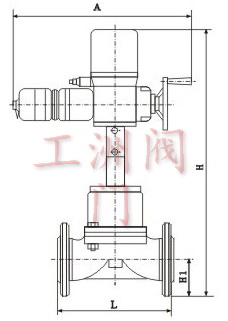

概述 ZAZT/ZAT型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V　Ac電源為動力，接受標準信號0～10mADC或4～20mADC的信號　，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐蝕系統中。 產品特點：閥流通阻力小，流阻力小，流通能力大，無填料函，無外泄漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的腐蝕性能。 ? 主要技術參數 公稱通徑mm 15 20 25 32 40 50 65 80 100 125 150 200 250 額定流量系數Kv 8 12 16 38 60 68 90 150 300 500 600 1200 2000 公稱壓力 MPa 1.0 執 行 機 構 Ⅱ型 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410 DKZ-510 Ⅲ型 DKZ-510C DKZ-310C DKZ-310C DKZ-410C DKZ-410C DKZ-510C 有效推力(N) 1000 4000 6400 工作行程mm 10 16 25 40 60 允許壓差(MPa) P1=△P 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.057 P1=P2 ? ? ? ? ? ? ? ? ? 法蘭標準 78-59 流量特性 近似快開（調節式） 電源電壓 220V　50Hz 出廠狀態 電開（如需電關，訂貨時應注明） ? 性能指標 項目 指標值 基本誤差％ ≤±3.5 回差％ ≤2.5 死區％ ≤3.0 始終點偏差％ ±2.5 額定行程偏差％ ±2.5 純滯后 ≤IS 允許泄量L/H 橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） 絕緣電阻 不小于20M 阻尼特性 不大于3周半 外形尺寸 公稱通徑 DN ZAZT型 ZAZTC型 A H H1 L A H H1 L 15 460 562 48 140 340 802 48 140 20 460 568 53 145 340 808 53 145 25 460 578 58 155 340 818 58 155 32 460 593 68 165 340 833 68 165 40 460 600 73 190 340 840 73 190 50 460 610 80 210 340 850 80 210 65 460 630 90 240 340 870 90 240 80 530 688 98 270 430 1280 98 270 100 530 703 108 335 430 1296 108 335 125 630 810 123 375 430 1403 123 375 150 630 835 140 410 430 1408 140 410 200 630 563 168 540 430 1489 168 540 250 630 933 200 650 430 1586 200 650 ? 閥體材質、襯里和隔膜片代號 基體和襯里 HT200 ZG1Cr18Ni9Ti 隔膜片 無 襯F46 襯F3 氯丁橡膠 氟橡膠 F46 代號 1 3 2 4 1 3 2
