產品名稱：微阻球形止回閥產品型號：HQ45X產品口徑：DN200-1000產品壓力：1.0-1.6Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

一、產品介紹

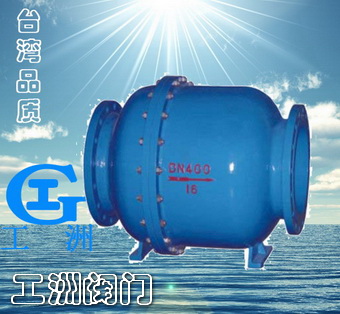

HQ45X微阻球形止回閥，采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減少水擊波。水平或垂直安裝均可?？捎糜诶渌崴?、工業及生活污水等管網的水泵出口，防止介質倒流。

球形止回閥，采用橡膠包球?yàn)殚y瓣，在介質的作用下，可字啊閥體內地滑道上滾動，從而打開或關閉閥門。具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可?？砂惭b與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。本公司生產的球形

?

主要零件材質如下：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼
球體	碳鋼+丁腈橡膠
閥座	碳鋼、不銹鋼

?

二、主要技術參數

型號	公稱壓力（MPA）	殼體試驗壓力（MPA）	密封試驗壓力（MPA）	閥體材料	球體材料
HQ44/45X-10	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44/45X-16	1.6	2.4	1.76

三、主要外形尺寸

HQ45X-10/16外型尺寸
公稱通徑	200	250	300	350	400	450	500	600	700	800	900	1000
L（mm)	550	650	698	781	914	978	978	1295	1448	1600	1760	1900
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
連接尺寸	法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準
