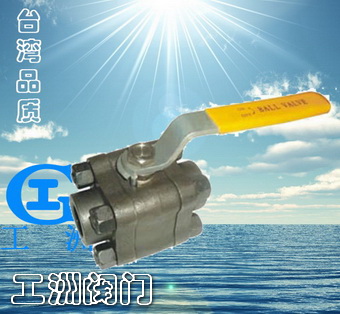

| 產品名稱： | 三片式鍛鋼球閥 |
| 產品型號： | Q11F |
| 產品口徑： | DN6-50 |
| 產品壓力： | 1.0-32.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |

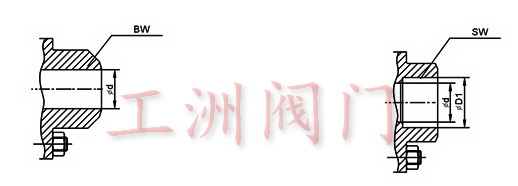

適用標準： 1、設計和制造標準根據：BS5351 MSS SP-118; 2、連接端根據： 1）承插焊根據：ANSI B16.11;JB/T1751 2）螺紋端根據：ANSI B16.11;JB/T1751 3）對焊端根據：ANSI B16.25;JB/T12224 4）法蘭端根據：ANSI B16.5;JB79 3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092 4、結構特征：三片式螺栓連接 5、材料標準根據：ANSI/ASTM 6、閥體主要材料：A105;LF2;F304(L);F316(L);F51 ? ? 主要零件材質表序號 | 零件名稱 | 材質 | 1 | 閥體 | A105 | A304 | 2 | 密封圈 | APTFE & PEEK | 3 | 球體 | F6 | F304 | 4 | 閥桿 | 410 | 304 | 5 | O型圈 | VITON | 6 | 墊片 | PTFE | 7 | 螺栓 | B7 | B8 | 8 | 螺母 | 2H | 8 | 9 | 薄型螺母 | 8 |
主要外型及連接尺寸表 Class800、1500 FP | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 1/2 | 2 | L | 92 | 92 | 92 | 111 | 127 | 140 | 152 | 152 | d Cl800
CL1500 | 6
6 | 9
9 | 13
13 | 19
18 | 25
23 | 32
28 | 38
35 | 49
49 | H | 70 | 70 | 70 | 80 | 80 | 105 | 105 | 115 | W | 125 | 125 | 125 | 215 | 215 | 250 | 250 | 290 | 重量 (Kg) | 2.5
2.5 | 2.4
2.4 | 2.3
2.5 | 3.4
3.7 | 6.4
5.8 | 6.4
6.8 | 11
11.5 | 13
13.7 |
|
