產品名稱：內螺紋氣動球閥產品型號：Q611F產品口徑：DN6-100產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

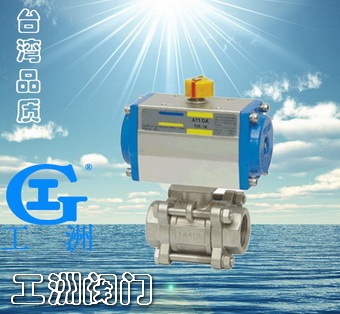

Q611F內螺紋氣動球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
公稱通徑DN(mm)
6-100
公稱壓力PN(MPa)
1.6
公稱壓力PS(MPa)
強度試驗
2.4
密封試驗
1.8
材料\材料代號
C
P
R
主要零件
閥體
WCB
CF8304
CF8M316
球體
WCB
CF8304
CF8M316i
閥桿
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增強聚四氟乙烯對位聚苯
填料
聚四氟乙烯柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28℃-300℃
氣動裝置
型號
OBD系列
氣源壓力
0.4-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GBT/12238
Gb12221
/
GB/T13927
GB13927
安裝尺寸表：
口徑
(mm)
尺寸
氣動裝置型號(僅供參考)
三段式
對焊式
承插爆式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1～14.3
9.5
GTD52
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55～17.8
9.5
GTD52
15
1/2
67
15
67
15.8
24
67
15
21.7～21.95
9.5
GTD52
20
3/4
82
20
82
20
28
82
20
27.05～27.3
11.1
GTD63
25
1
91
25
91
25
34
91
25
33.8～34.05
12.7
GTD63
32
11/4
108
32
108
32
41
108
32
42.55～42.8
14.3
GTD83
40
11/2
129
38
129
38
49
129
38
48.65～48.9
15.89
GTD83
50
2
148
50
148
50
62
148
50
61.1～61.35
17.4
GTD83
65
2
186
64
193
64
78
/
/
/
/
GTD110
80
3
206
78
222
78
94
/
/
/
/
GTD110
100
4
240
98
273
98
124
/
/
/
/
GTD127

亚洲无遮挡无码A片在线,欧美一区内射最近更新,狠狠色婷婷久久综合频道日韩,国产人妻精品区一区二区

上海工洲閥門

Q611F內螺紋氣動球閥

公稱通徑DN(mm)		6-100
公稱壓力PN(MPa)		1.6
公稱壓力PS(MPa)	強度試驗	2.4
	密封試驗	1.8
材料\材料代號		C		P	R
主要零件	閥體	WCB		CF8304	CF8M316
	球體	WCB		CF8304	CF8M316i
	閥桿	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	-28℃-300℃
氣動裝置	型號	OBD系列
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12238	Gb12221	/	GB/T13927	GB13927

口徑 (mm)	尺寸										氣動裝置型號(僅供參考)
	三段式			對焊式			承插爆式
	G	L	D	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5	GTD52
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5	GTD52
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5	GTD52
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1	GTD63
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7	GTD63
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3	GTD83
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89	GTD83
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4	GTD83
65	2	186	64	193	64	78	/	/	/	/	GTD110
80	3	206	78	222	78	94	/	/	/	/	GTD110
100	4	240	98	273	98	124	/	/	/	/	GTD127
