產品介紹：

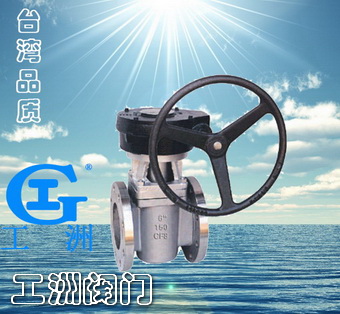

?美標旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

應用范圍：

?美標旋塞閥適用于公稱壓力CLASS150～CLASS1500的石油、化工、制藥、化肥、電力行業等各種工況的管路上。

結構特點：

①旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。

②鋼制旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。

③旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不銹鋼制成的美標旋塞閥門是食品工業和制藥工業的最佳選擇。?

標準規范：

設計制造標準：API 600
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API 598

零件材料與工況：

閥體、閥蓋	塞體	調節閥	調節墊片	O形圈	工作溫度	適用介質
WCB	WCB	F6	PTFE 增強PTFE	氟橡膠	-29～340℃	水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃	?
CF8M	F304L	F304L
CF3M	F316L	F316L

主要尺寸及重量：

磅級	尺寸	d	L	D	D1	D2	b	z-φd	f	Lo	H	X	W
150	1/2	13	108	89	60	35	-	4-16	2	149	121	-	-
	3/4	19	117	98	70	43	-	4-16	2	149	121	-	-
	1	25	140	128	79	51	11	4-16	2	181	124	-	-
	21/2	38	165	127	98	73	14	4-16	2	229	140	-	-
	2	51	178	152	121	92	16	4-19	2	305	159	-	-
	21/2	64	191	178	140	105	17	4-19	2	460	191	-	-
	3	76	203	191	152	127	19	4-19	2	460	191	-	-
	4	102	229	229	191	157	24	8-19	2	762	229	-	-
	6	152	267	279	241	216	25	8-22	2	-	536	222	305
	8	203	292	343	298	270	29	8-22	2	-	565	400	460
	10	254	330	406	362	324	30	12-25	2	-	616	400	460
300	1/2	13	140	95	67	35	14	4-16	2	149	121	-	-
	3/4	19	152	117	83	43	16	4-19	2	149	121	-	-
	1	25	159	124	89	51	17	4-19	2	181	124	-	-
	21/2	38	191	156	114	73	21	4-22	2	229	140	-	-
	2	51	216	165	127	92	22	8-19	2	305	159	-	-
	21/2	64	241	191	149	105	25	8-22	2	460	191	-	-
	3	76	283	210	168	127	29	8-22	2	460	191	-	-
	4	102	305	254	200	157	32	8-22	2	762	229	-	-
	6	152	403	318	270	216	37	12-22	2	-	546	222	305
	8	203	419	381	300	270	41	12-25	2	-	565	400	460
	10	254	457	445	387	324	48	16-29	2	-	616	400	460

旋塞閥的使用注意事項：

1、旋塞閥的啟閉狀態是通過閥桿狀態進行判斷，閥桿的外端是正方形，其上所標示的直線與閥體方向垂直時表示閥體為關閉狀態，與閥體方向平行時表示閥體為開啟狀態。

2、旋塞閥的開關不能使用人手操作，而需使用專用扳手，以盡量減少因打滑而可能造成的安全事故，同時扳手也盡量不使用活動扳手，減少啟閉時打滑的幾率。

3、旋塞閥開啟時應按照操作要求檢查所有必要項目，之后緩慢開啟閥門，開啟時操作人員還應注意不要站在密封面方向，避免一旦介質泄漏可能帶來的安全事故，在遇到流體為酸堿流體時，操作人員須佩戴防護面具。

4、旋塞閥如配有管道視鏡，則操作人員應在開啟后，觀察管道內是否有流體通過，在檢查確認無誤后才可離開現場。
