產品介紹：

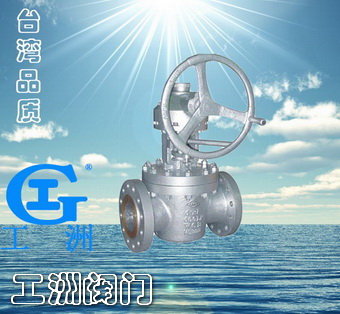

法蘭連接美標提升式硬密封旋塞閥適用于公稱壓力CLASS150LB～2500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

應用范圍：

法蘭美標硬密封提升式旋塞閥適用于公稱壓力Class150～Class2500，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。?

結構特點：

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。?

閥門的啟閉工作原理

　鋼制旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而旋塞閥關閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。

標準規范：

設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598、API6D

壓力試驗

公稱壓力	強度試驗		密封試驗（液）		密封試驗（氣）
	MPa	Lbf/2in	MPa	Lbf/2in	MPa	Lbf/2in
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64 0	9255	47.0	6790

零件材料與工況：

體蓋瓣搖桿導向套	閥桿	墊片	密封面	工作溫度（℃）	適用介質
WCB	F6a	PTFE 增強柔性石墨1Cr13/柔性石墨 不銹鋼/耐酸石棉 齒型墊片?	13Cr STL 本體材料 PTFE 尼龍	≤150℃	水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素
CF8	304
CF8M	316
CF3	304L
CF3M	316L

主要尺寸及重量：

DN		150Lb凸面法蘭RF
mm	in	L	D	D1	D2	b	n-φd	H	Do
15	1/2	108	89	60.5	35	11.2	4-φ16	190	120
20	3/4	117	98	69.9	43	12.7	4-φ16	195	140
25	1	127	108	79.2	51	14.2	4-φ16	225	140
32	11/4	140	117	89.0	63	16.0	4-φ16	260	180
40	11/2	165	127	98.6	73	17.5	4-φ16	280	200
50	2	178	152	120.7	92	19.0	4-φ19	310	220
65	212	190	178	139.7	105	22.4	4-φ19	340	260
80	3	203	190	152.4	127	24.0	4-φ19	395	300
100	4	305	229	190.5	157	24.0	8-φ19	435	300
125	5	381	254	216.0	186	24.0	8-φ22.5	470	340
150	6	394	279	241.3	216	25.4	8-φ22.5	535	400
200	8	457	343	298.5	270	28.4	8-φ22.5	590	450
250	10	533	406	362.0	324	30.2	12-φ25.4	630	450
300	12	610	483	431.8	381	32.0	12-φ25.4	680	500
350	14	686	533	476.3	413	35.0	12-φ29	720	500
400	16	762	597	539.8	470	36.6	16-φ29	890	600
450	18	864	635	577.9	533	39.6	16-φ32	1030	600
500	20	914	698	635.0	584	43.0	20-φ32	1190	600

?

DN		300Lb凸面法蘭RF
mm	in	L	D	D1	D2	B	N-φd	H	Do
15	1/2	140	95	66.5	35	14.2	4-φ16	190	120
20	3/4	152	117	82.5	43	16.0	4-φ19	195	140
25	1	165	123	89．O	51	17.5	4-φ19	225	140
32	11/4	178	133	98.5	63	19.0	4-φ19	260	180
40	11/2	190	155	114.3	73	20.6	4-φ22.5	280	200
50	2	216	165	127.0	92	22.4	8-φ19	310	220
65	21/2	241	190	149.4	105	25.4	8-φ22.5	340	260
80	3	283	210	168.1	127	28.4	8-φ22.5	395	300
100	4	305	254	200.2	157	31.8	8-φ22.5	435	300
125	5	381	279	235.0	186	35.0	8-φ22.5	470	340
150	6	403	318	269.7	216	36.6	12-φ22.5	535	400
200	8	502	381	330.2	270	41.2	12-φ25.4	590	450
250	10	568	444	387.4	324	47.8	16-φ28.5	630	450
300	12	711	521	450.8	381	50.8	16-φ32	680	500
350	14	762	584	514.4	413	54.0	20-φ32	720	500
400	16	838	648	571.5	470	57.2	20-φ35	890	600
450	18	914	711	628 7	533	60.5	24-φ35	1030	600
500	20	991	775	685.8	584	63.5	24-φ35	1190	600
