產品介紹：

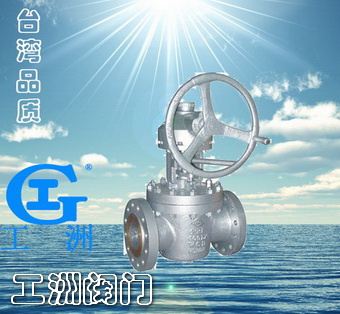

法蘭連接美標提升式硬密封旋塞閥適用于公稱壓力CLASS150LB～2500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

應用范圍：

法蘭美標硬密封提升式旋塞閥適用于公稱壓力Class150～Class2500，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。?

結構特點：

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。?

閥門的啟閉工作原理

　旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。

標準規范：

設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598、API6D

壓力試驗

公稱壓力	強度試驗		密封試驗（液）		密封試驗（氣）
	MPa	Lbf/2in	MPa	Lbf/2in	MPa	Lbf/2in
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64 0	9255	47.0	6790

零件材料與工況：

體蓋瓣搖桿導向套	閥桿	墊片	密封面	工作溫度（℃）	適用介質
WCB	F6a	PTFE 增強柔性石墨1Cr13/柔性石墨 不銹鋼/耐酸石棉 齒型墊片?	13Cr STL 本體材料 PTFE 尼龍	≤150℃	水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素
CF8	304
CF8M	316
CF3	304L
CF3M	316L

主要尺寸及重量：

600Lb凸面法蘭RF
mm	in	L	D	D1	D2	B	N-φd	H	Do
15	1/2	165	95	66.5	35	14.5	4-φ16	190	120
20	3/4	190	117	82.5	43	16	4-φ19	195	140
25	1	216	124	89.0	51	17.5	4-φ19	225	140
32	11/4	229	133	98.5	63	21	4-φ19	260	180
40	11/2	241	156	114.3	73	22.5	4-φ22.5	280	200
50	2	292	165	127.0	92	25.4	8-φ19	310	220
65	21/2	330	190	149.4	105	28.5	8-φ22.5	340	260
80	3	356	210	168.1	127	31.8	8-φ22.5	395	300
100	4	432	273	216.0	157	38.1	8-φ25.4	435	300
125	5	508	330	266.7	186	44.5	8-φ28.5	470	340
150	6	559	356	292.1	216	47.8	12-φ28.5	535	400
200	8	660	419	349.3	270	56	12-φ32	590	450
250	10	787	508	431.8	324	63.5	16-φ35	630	450
300	12	838	559	489.0	381	67	20-φ35	680	500
350	14	889	603	527.0	413	70	20-φ38	720	500
400	16	991	686	603.0	470	76.5	20-φ41	890	600
450	18	1092	743	654.0	573	83	20-φ44.5	1030	600
500	20	1194	813	723.9	584	89	24-φ44.5	1190	600

?

DN		900Lb環槽法蘭RTJ
mm	in	L	D	D1	D2	b	n-φd	H	Do
15	1/2	229	121	83	39.7	30.4	4-φ22.4	190	120
20	3/4	229	130	89	44.5	33.4	4-φ22.4	195	140
25	1	254	149	102	50.8	36.5	4-φ25.4	225	140
32	11/4	279	159	111.3	60.3	36.5	4-φ25.4	260	180
40	11/2	305	178	124	68.3	40.0	4-φ28.4	280	200
50	2	368	216	165.0	95.3	46.0	8-φ25.4	310	220
65	21/2	419	244	190.5	108.0	49.0	8-φ28.5	340	260
80	3	381	241	190.5	123.8	46.0	8-φ25.4	395	300
100	4	457	292	235.0	149.2	52.4	8-φ32	435	300
125	5	559	349	279.4	181.0	58.7	8-φ35	470	340
150	6	610	381	317.5	211.1	63.6	12-φ32	535	400
200	8	737	470	393.7	269.9	71.4	12-φ38	590	450
250	10	838	546	469.9	323.9	77.8	16-φ38	630	450
300	12	965	610	533.4	381.0	87.2	20-φ38	680	500
350	14	1029	641	558.8	419.1	97.0	20-φ41	720	500
400	16	1130	705	616	419.1	97.0	20-φ44	890	600
450	18	/	787	685.8	466.9	111.6	20-φ50	1030	600
500	20	1321	857	749.3	466.9	116	20-φ54	1190	600
1500Lb環槽法蘭RTJ
25	1	254	149	102	50.8	36.5	4-φ25.4	225	140
32	11/4	279	159	111.3	60.3	36.5	4-φ25.4	260	180
40	11/2	305	178	124	68.3	40.0	4-φ28.4	280	200
50	2	368	216	165.1	95.3	46.0	4-φ25.4	310	220
65	21/2	419	244	190.5	108.0	49.0	4-φ28.5	340	260
80	3	470	267	203.2	136.5	55.7	8-φ32	395	300
100	4	546	311	241.3	161.9	61.8	8-φ35	435	300
150	6	705	394	317.5	211.1	92.1	12-φ28	535	400
200	8	832	483	393 7	269.9	103.0	12-φ44.5	590	450
250	10	991	584	482.6	323.9	119.1	12-φ51	630	450
300	12	1130	673	571.5	381.0	138.2	16-φ54	680	500
350	14	/	749	635.0	419.1	149.2	16-φ60.5	720	500
400	16	1384	825.5	704.9	419.1	154	16-φ66.5	890	600
2500Lb環槽法蘭RTJ
50	2	451	235	171.5	101.6	58.7	8-φ28.5	340	350
65	21/2	508	267	196.9	111.1	66.7	2-φ32	390	400
80	3	578	305	228.6	127.0	76.1	8-φ35	450	400
100	4	673	356	273.0	157.2	87.3	8-φ41	495	450
150	6	914	483	368.3	228.6	120.7	8-φ54	610	500
200	8	1022	552	438.2	279.4	141.3	12-φ54	735	500
250	10	1270	673	539.8	342.9	182.6	12-φ66.5	789	550
300	12	1422	762	619.3	371.3	192	12-φ73	812	600
