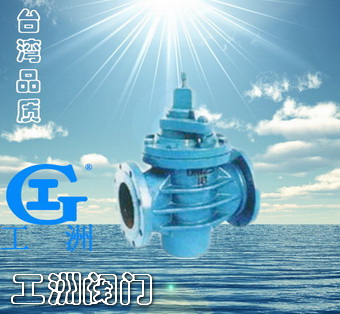

油密封旋塞閥產品介紹：

X47W油密封旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。?

油密封旋塞閥應用范圍：

油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。?

油密封旋塞閥結構特點：

公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作壓力 P（MPa）	適用介質	工作溫度 （℃）
	殼體	密封
1.0	1.5	1.1	1.0	煤氣、油品	≤100

油密封旋塞閥標準規范：

設計制造標準：GB/T 12240-2008、GB/T 22130-2008?
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

油密封旋塞閥零件材料與工況：

? 零件名稱	? 閥體、塞子	? 填料	? 墊片
? 材料	? 灰鑄鐵	? 橡膠石棉盤根	? 橡膠石棉板

油密封旋塞閥主要尺寸及重量：

公稱通徑 DN（mm）	尺寸
	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4
