產品名稱：高壓球芯截止閥產品型號：QJH產品口徑：DN6-80產品壓力：1.6-50.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

QJH系列高壓球芯截止閥

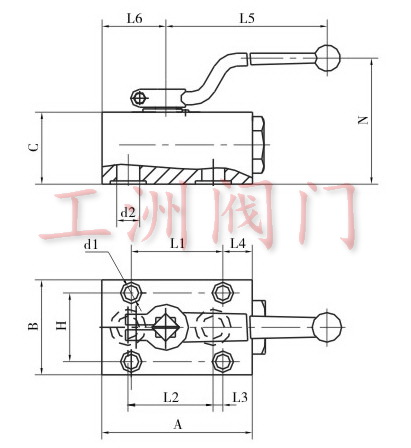

圖形符號 型號說明 ? ① 系列代號Series Code：QJH系列高壓球芯截止閥 ② 壓力等級Pressure Grade：H-32MPa ③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm ④ 連接形式Joint Model：B-板式、F-法式、NL-內螺紋連接、WL-外螺紋連接 外形尺寸 型號 A B C L1 L2 L3 L4 L5 L6 H N d1 d2 QJH-10B 80 54 42 60 45 11 13 105 33 38 62 Ф8.5 Ф9 QJH-15B 92 58 44 56 52 6 18 147 39 42 77 Ф8.5 Ф14 QJH-20B 108 70 52 70 60 8.5 21.5 185 45 50 90 Ф11 Ф18 QJH-25B 125 75 60 80 72 11 20 185 54.5 55 99 Ф11 Ф24 QJH-32B 152 98 71 120 90 19 16 240 69.5 75 111 Ф13 Ф30 QJH-40B 185 120 93 150 110 23 20 240 80 90 129 Ф17 Ф38 型號 D L L1 L2 H F E N QJH-50F1 Ф62 170 30 17 104 118 55 240 QJH-65F1 Ф77 220 45 22 126 132 67 ― QJH-80F1 Ф91 240 45 25 139 142 75 ― ? 內螺紋連接尺寸： 型號 A B C L H×a 2-D QJH-06NL 13.5 27 105 67 33×26 M16×1.5 QJH-10NL 16 40 105 76 36×32 M18×1.5 QJH-15NL 19 45 147 88 45×38 M27×2 QJH-20NL 25 46 185 100 55×48 M33×2 QJH-25NL 28.5 59 185 116 64×57 M42×2 QJH-32NL 37.5 74 240 130 84×75 M48×2 QJH-40NL 42.5 88 240 140 95×85 M60×2 ? 外螺紋連接尺寸： 型號 A B C L H×a 2-D QJH-06WL 13.5 27 105 71 33×26 M16×1.5 QJH-10WL 16 40 105 86 36×32 M22×1.5 QJH-1WNL 19 45 147 96 45×38 M30×1.5 QJH-20WL 25 46 185 112 55×48 M36×2 QJH-25WL 28.5 59 185 122 64×57 M42×2 QJH-32WL 37.5 74 240 145 84×75 M52×2 QJH-40WL 42.5 88 240 163 95×85 M60×2 ? 法蘭式連接尺寸： 型號 L L1 H H1 D d1 d2 M QJH-10F 103 105 44 36 Ф68 Ф22 Ф10 M10 QJH-15F 113 147 46 40 Ф75 Ф24 Ф15 M10 QJH-20F 117 185 48 42 Ф78 Ф30 Ф20 M10 QJH-25F 133 185 56 56 Ф100 Ф35 Ф23 M12 QJH-32F 145 240 63 62 Ф110 Ф45 Ф32 M12 QJH-40F 175 240 74 73 Ф130 Ф50 Ф38 M16
