產品名稱：高壓球閥產品型號：YJZQ產品口徑：DN10-50產品壓力：1.6-50.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

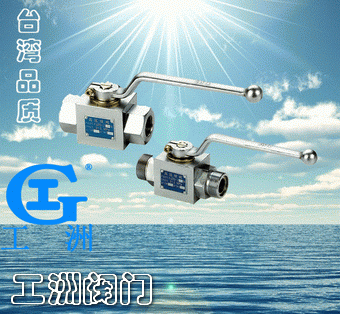

YJZQ系列高壓球閥

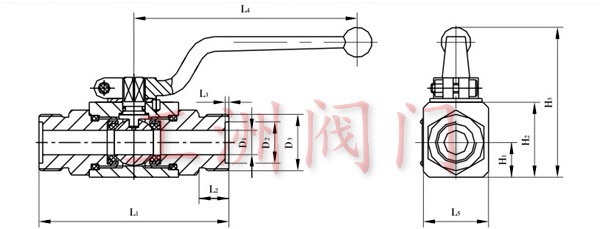

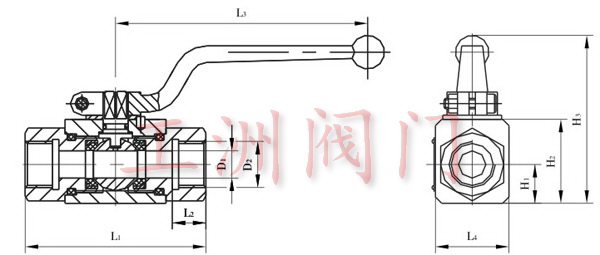

圖形符號 技術參數 公稱壓力：31.5MPa 適用介質：液壓油 外形尺寸 內螺紋連接 型號 D1 D2 L1 L2 L3 L4 H1 H2 H3 YJZQ-J10N Ф10 M18×1.5 78 14 105 32 16 36 76 YJZQ-J15N Ф15 M22×1.5 86 16 147 38 19 45 80 YJZQ-J20N Ф20 M27×2 108 18 185 48 25 55 101 YJZQ-J25N Ф25 M33×2 116 20 185 57 28.5 64 111 YJZQ-J32N Ф32 M42×2 136 22 240 75 37.5 84 134 YJZQ-J40N Ф40 M48×2 148 24 240 85 42.5 95 165 YJZQ-J50N Ф50 M64×2 180 26 240 104 52 112.5 180 外螺紋連接 型號 D1 D2 D3 L1 L2 L3 L4 L5 H1 H2 H3 YJZQ-J10W Ф10 Ф20 M27×1.5 94 16 2 105 32 16 36 76 YJZQ-J15W Ф15 Ф22 M30×1.5 102 16 2 147 38 19 45 80 YJZQ-J20W Ф20 Ф28 M36×2 124 18 2.5 185 48 25 55 101 YJZQ-J25W Ф25 Ф35 M42×2 136 20 2.5 185 57 28.5 64 111 YJZQ-J32W Ф32 Ф40 M52×2 150 20 2.5 240 75 37.5 84 134 YJZQ-J40W Ф40 Ф50 M64×2 180 24 2.5 240 85 42.5 95 165 YJZQ-J50W Ф50 Ф60 M72×2 210 26 2.5 240 104 52 112.5 180
