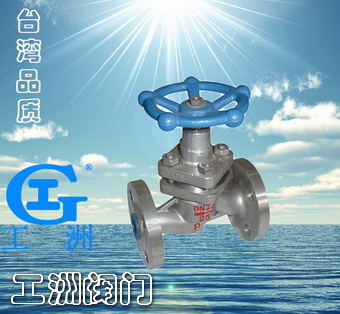

產品名稱：高溫截止閥產品型號：J41Y產品口徑：DN10-DN500產品壓力：1.6-16.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
結構特點與用途：
Strucure features and usages:
全關時手輪按順時針方向旋轉；
可以安裝在管道的任何位置上，介質從下往上流；
不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度；
合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
When fully closed,the handwheel rotates clockwise.
Able to be mounted on any position of the pipeline,the medium flows from down to up.
Stainless steel made stop valve is of good anti-corrosive property and enough strength and suitable for various pipelines with corrosive medium.
Alloy steel made stop valve features high-temperature resistance,suitable for high-temperature steam and oil goods pipelines.
主要尺寸及重量：
Main dimensions and weight：
試驗壓力
Test pressure
公稱壓力PN(MPa)Nominal pressure 1.6 2.5 4.0 6.4 10.0 16.0
殼體強度試驗Shell strength test 2.4 3.8 6.0 9.6 15 24
上密封試驗Back seal test 1.8 2.8 4.4 7.0 11 18
密封試驗Seal test 1.8 2.8 4.4 7.0 11 18
使用范圍
Scope of use
產品類型Product classification 適用介質Suitable medium 適用溫度（℃）Suitable temperature
J41(H.Y)-C型
J941(H.Y)-C型水、蒸汽、油品Water,steam,oilgoods ≤425℃
≤450℃
J41Y-I型
J941Y-I型水、蒸汽、油品Water,steam,oilgoods ≤550℃
主要零件材料：
Material for main parts：
產品類型Product classification 零件名稱Part name
閥體、閥蓋Body bonnet 閥桿Valve stem 閥瓣Disc 密封面Sealing face 閥桿螺母Yoke nut 填料Packing 緊固件Fastener 手輪Handwheel
J41(H.Y)-C型 J941(H.Y)-C型 25、WCB 鉻不銹鋼Cr.Stainless steel 2Cr1325 H:不銹鋼Y:鈷基硬質合金鋼H:Stainless steelY:Co-based carbide alloy steel 鋁青銅Albronze 柔性石墨Flexible graphite 優質碳鋼High-grade carbon steel 可鍛鑄鐵Forgeable cast-iron
J41Y-I型J941Y-I型鉻鉬鋼 Cr.Mo steel 鉻鉬鋼Cr.Mo steel 合金鋼Alloy steel 鈷基硬質合金鋼C0-based carbide alloy steel 鋁青銅Albronze 柔性石墨Flexible graphite 合金鋼Alloy steel 可鍛鑄鐵Forgeable cast-iron
主要尺寸和重量：
Main dimensions and weight：
公稱通徑DNNominal diameter 主要外形尺寸和連接尺寸Main external and connecting dimensions 重量Weight
L D D₁ D₂ b f z-d H D₀
J41(H.Y.B)-16C?? J41Y-16I
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648
主要尺寸及重量：
Main dimensions and weight：
公稱通徑DN Nominal diameter J41(H.Y.B)-25?? J41Y-25I J941(H.Y)-25? J941Y-25I
主要外形尺寸和連接尺寸Main external and connecting dimensions 電動裝置 Electric dewice 重量 Weight
L D D₁ D₂ b f z-d H手 H電 D₀ 手動 Hand 電動 Electric
10 130 90 60 4 16 2 4-14 198 ? 120 ? 4.9 ?
15 130 95 65 45 16 2 4-14 218 ? 120 ? 5.4 ?
20 150 105 75 55 16 2 4-14 258 ? 140 ? 7 ?
25 160 115 85 65 16 2 4-14 275 ? 160 ? 7.4 ?
32 180 135 100 78 18 2 4-18 280 ? 180 ? 8.5 ?
40 200 145 110 85 18 3 4-18 330 ? 200 ? 12.5 ?
50 230 160 125 100 20 3 4-18 350 645 240 DZW101 16 50
65 290 180 145 120 22 3 8-18 400 690 280 DZW101 25 62
80 310 195 160 135 22 3 8-18 355 715 280 DZW151 30 67
100 350 230 190 160 24 3 8-23 415 770 320 DZW20 34.5 73
125 40 270 220 188 28 3 8-25 460 780 360 DZW30 89 127
15 480 300 250 218 30 3 8-25 510 875 400 DZW45 98 215
200 600 360 310 278 34 3 12-25 710 967 400 DZW60 180 322
250 650 425 370 332 36 3 12-30 786 ? 450 ? 446 ?
300 750 485 430 390 40 4 12-30 925 ? 500 ? 654 ?

公稱通徑DN Nominal diameter J41(H.Y)-40?? J41Y-40I J941(H.Y)-40? J941Y-40I
主要外形尺寸和連接尺寸Main external and connecting dimensions 電動裝置 Electric dewice 重量 Weight
L D D₁ D₂ D₆ b f f₂ z-d H手 H電 D₀ 手動 Hand 電動 Electric
10 130 90 60 40 35 16 2 4 4-14 198 ? 120 ? 4.9 ?
15 130 95 65 45 40 16 2 4 4-14 233 ? 120 ? 5.4 ?
20 15 15 75 55 51 16 2 4 4-14 275 ? 140 ? 7 ?
25 160 115 85 65 58 16 2 4 4-14 285 ? 160 ? 8.8 ?
32 180 135 100 78 66 18 2 4 4-18 302 ? 180 ? 11.8 ?
40 200 145 110 85 76 18 3 4 4-18 355 ? 200 ? 16.5 ?
50 230 160 125 100 88 20 3 4 4-18 373 645 240 DZW101 24 61
65 290 180 145 120 110 22 3 44 8-18 408 690 280 DZW101 33 75
80 310 195 160 135 121 22 3 4 8-18 436 715 320 DZW201 44 84
100 350 230 190 160 15 24 3 4.5 8-23 480 770 360 DZW301 60 101
125 400 270 220 188 176 28 3 4.5 8-25 558 782 400 DZW45 89 207
150 480 300 250 218 204 30 3 4.5 8-25 611 875 400 DZW60 98 226
200 600 375 320 282 260 38 3 4.5 12-30 720 1160 400 DZW901 190 339
主要尺寸及重量：
Main dimensions and weight：
公稱通徑DN Nominal diameter 主要外形尺寸和連接尺寸Main external and connecting dimensions 電動裝置Electric dewice 重量Weight
L D D₁ D₂ D₆ b f f₂ z-d H手 H電 D₀ 手動Hnad 電動Electric
J41(H.Y)-64 J941(H.Y)-64 J41Y-64I J941Y-64I
10 170 100 70 50 35 18 2 4 4-14 198 ? 120 ? 5.7 ?
15 170 105 75 55 41 18 2 4 4-14 195 ? 140 ? 10 ?
20 190 125 90 68 51 20 2 4 4-18 228 ? 160 ? 13 ?
25 210 135 100 78 58 22 2 4 4-18 275 ? 180 ? 14.5 ?
32 230 150 110 82 66 24 2 4 4-23 325 ? 200 ? 19 ?
40 260 165 125 95 76 24 3 4 4-23 360 ? 240 ? 25 ?
50 300 175 135 105 88 26 3 4 8-23 410 710 280 DZW10 35 64
65 340 200 160 130 110 28 3 4 8-23 450 750 320 DZW15 48 77
80 380 210 170 140 121 30 3 4 8-23 485 785 360 DZW30 56 88
100 430 250 200 168 150 32 3 4 8-25 537 837 400 DZW45 125 171
125 500 295 240 202 176 36 3 4 8-30 631 ? 400 ? 131 ?
150 550 340 280 240 204 38 3 4 8-34 646 ? 450 ? 157 ?
200 650 405 345 300 260 44 3 4 12-34 813 ? 500 ? 283 ?
J41(H.Y)-100 J941(H.Y)-100 J41Y-100I J941Y-100I
10 170 100 70 50 35 20 2 4 4-14 198 ? 120 ? 6 ?
15 170 105 75 55 40 20 2 4 4-14 202 ? 140 ? 11 ?
20 190 125 90 68 51 22 2 4 4-18 228 ? 160 ? 13.2 ?
25 210 135 100 78 58 24 2 4 4-18 250 ? 180 ? 14 ?
32 230 150 110 82 66 24 2 4 4-23 326 ? 220 ? 15 ?
40 260 165 125 95 76 26 3 4 4-23 359 ? 240 ? 29 ?
50 300 195 145 112 88 28 3 4 4-25 414 710 280 DZW15 49 82
65 340 220 170 138 110 32 3 4 8-25 434 750 320 DZW201 65 104
80 380 230 180 148 121 34 3 4 8-25 547 785 400 DZW30 95 138
100 430 265 210 172 150 38 3 4.5 8-30 621 837 450 DZW45 115 243
125 500 310 250 210 176 42 3 4.5 8-34 732 ? 450 ? 149 ?
150 550 350 290 250 204 46 3 4.5 12-34 84 ? 500 ? 310 ?
200 650 430 360 312 260 54 3 4.5 12-41 925 ? 550 ? 590 ?
J41(H.Y)-160
15 170 110 75 52 40 24 2 4 4-18 148 ? 140 ? 12.2 ?
20 190 130 90 65 51 26 2 4 4-23 156 ? 160 ? 15 ?
25 210 140 100 72 58 28 2 4 4-23 125 ? 180 ? 17 ?
32 230 165 115 85 66 30 2 4 4-25 200 ? 200 ? 21.4 ?
40 260 175 125 92 76 32 3 4 4-27 231 ? 240 ? 32 ?
50 300 215 165 132 88 36 3 4 8-25 262 ? 250 ? 52 ?
65 340 245 190 152 110 44 3 4 8-30 303 ? 320 ? 69 ?
80 380 260 205 168 121 46 3 4 8-30 341 ? 400 ? 98 ?
100 430 300 240 200 150 48 3 4.5 8-34 485 ? 450 ? 119 ?
