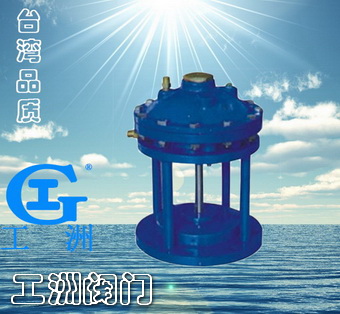

產品名稱：池底排污閥產品型號：JM742產品口徑：DN15-350產品壓力：0.6-6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

池底排污閥特點：
池底排污閥的啟閉速度快，排污效果好；利用自來水壓力源、液動啟閉閥門，投資少，降低設備投資費；編程PLC控制程序，可實現遠控、自控、集中控制管理，減輕工人勞動強度；無噪音，閥門簡便，省安裝費、省維修費?？蓪?shí)行信號反饋，在中控室便可了解閥門的開啟狀況。

池底排污閥采用主要標準：
1、設計制造按GB/T12237-1989的規定。
2、檢驗和試驗按GB/T13927-1992的規定。
3、法蘭尺寸按JB79-59的規定。
4、壓力--溫度等級按GB9131的規定。
5、壓縮彈簧按GB/T1239.2的規定。
6、結構長度按JB/T6900-93的規定。
7、標志按GB/T12220-1989的規定。

?

池底排污閥性能規范： 型號 壓力 1.6 2.5 4.0 適用溫度 ≤350℃ 適用介質 水、蒸氣

池底排污閥主要零件材料： 零件名稱 材料 閥體閥蓋 鑄鋼WCB 閥桿齒輪軸 鉻不銹鋼2Cr13 閥瓣閥座 鉻不銹鋼2Cr13 填料 石墨石棉繩 手柄 鑄鋼WCB 彈簧 磷銅絲

池底排污閥外形尺寸和連接尺寸：

DN（mm）	PN（MPa）	D	D1	D2	L	B	F	H	L1	H	D	F1	z-Φ
40	1.6	145	110	85	230	18	3	150	225	260	?	?	4-18
	2.5	145	110	85	230	18	3	150	225	260	?	?	4-18
	4.0	145	110	85	230	18	3	150	225	260	76	4	4-18
50	1.6	160	125	100	250	20	3	157	225	267	?	?	4-18
	2.5	160	125	100	250	20	3	157	225	267	?	?	4-18
	4.0	160	125	100	250	20	3	157	225	267	88	4	4-18
