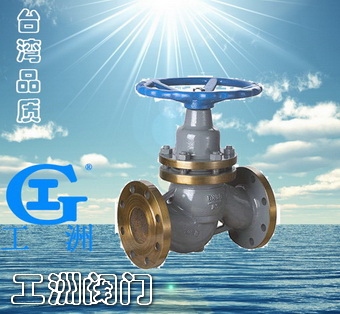

產品名稱：雙柱三通柱塞閥產品型號：U43SM產品口徑：DN50-400產品壓力：0.6-6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

雙柱三通柱塞閥概述：

U43SM雙柱三通柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現

?

雙柱三通柱塞閥主要連接、結構尺寸：

DN(mm) 尺寸	U43SM-16C（P）
	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	215	245	280	335	405	460	520	580
K	125	145	160	180	210	240	295	355	410	470	525
T	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-18	4-18	8-18	8-18	8-18	8-23	12-33	12-25	12-25	16-25	16-30

DN(mm) 尺寸	U43SM-25C（P）
	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	230	270	300	360	425	460	550	610
K	125	145	160	190	220	250	310	370	430	490	550
T	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
