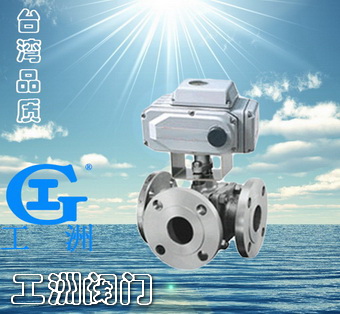

| 產品名稱： | 電動三通球閥 |
| 產品型號： | Q945F、Q944F |
| 產品口徑： | DN15-200 |
| 產品壓力： | 1.0-4.0Mpa |
| 產品材質： | 鑄鐵、鑄鋼、不銹鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
電動三通球閥概述：
電動三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構 電動三通球閥性能參數:
| 試驗壓力 | 公稱壓力（Mpa） | | Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | | 強度試驗 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 | | 密封試驗 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 | | 氣密試驗 | 0.5-0.7 | | 工作溫度 | PTFE≤150℃ PTL≤300℃ | | 適用溫度 | C：水、油、氣；P：硝酸類；R：醋酸類 |
| 電動三通球閥主要零件材料:
| 閥體、閥蓋 | WCB、CF8 | | 球體 | WCB+Hcr、CF8 | | 閥桿 | 2Cr13、CF8 | | 閥座 | PTFE | | 填料 | PTFE |
| 電動三通球閥主要外形尺寸:
| 公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | | Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | 1.6
2.5
4.0
CL150
JIS10K | 15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 | | 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | | 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | | 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | | 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | | 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | | 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | | 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | | 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | | 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | | 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | | 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
|
|
