| 產品名稱： | 襯里旋塞閥 |
| 產品型號： | X43F |
| 產品口徑： | DN20-150 |
| 產品壓力： | 0.6～10.0MPa |
| 產品材質： | 鑄鐵、鑄鋼、不銹鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |

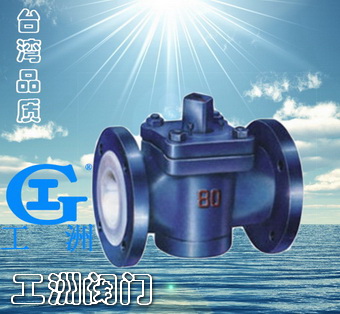

襯里旋塞閥概述：
旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截斷介質流動. ? 旋塞閥結構特點：
1、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。 旋塞閥主要零件材料 Main parts material： 零件名稱 Part name | 材質 Material | 閥體Body | Cast steel /Cast iron lined with FEP | 旋塞Plug | Cast steel/Cast iron lined with FEP | 閥桿Stem | Stainless steel | 閥蓋Bonnet | Cast steel /Cast iron lined with FEP | 調節螺絲Adjusting screw | Stainless steel | 調節墊片Adjusting washer | Stainless steel+PTFE | 手柄Lever | Cast steel |
|
主要性能規范：
公稱壓力
Nominal pressure | 試驗壓力
Test pressure | 工作壓力
working pressure | 工作溫度
working temperature | 強度 | 密度 | 10Kgf/Cm2 | 10Kgf/Cm2 | 15Kgf/Cm2 | 10Kgf/Cm2 | -50~120 |
|
主要外形尺寸及連接尺寸 Main outline dimensions and connection dimensions：
公稱通徑 | 長度 | 法蘭外徑(D) | 螺孔中心圓直徑(D1) | 連接凸出部分直徑 | 法蘭厚度 | 螺孔直徑 | 螺孔數量(Z) | 重量(KG) | 20 | 150 | 105 | 75 | 55 | 16 | 14 | 4 | 4 | 25 | 160 | 115 | 85 | 65 | 16 | 14 | 4 | 5 | 32 | 170 | 135 | 100 | 78 | 18 | 18 | 4 | 7 | 40 | 180 | 145 | 110 | 85 | 18 | 18 | 4 | 9 | 50 | 210 | 160 | 125 | 100 | 20 | 18 | 4 | 12 | 65 | 220 | 180 | 145 | 120 | 20 | 18 | 4 | 18 | 80 | 250 | 195 | 160 | 135 | 22 | 18 | 4 | 25 | 100 | 275 | 215 | 180 | 155 | 22 | 18 | 8 | 35 | 125 | 310 | 245 | 210 | 185 | 24 | 18 | 8 | 47 | 150 | 350 | 280 | 240 | 210 | 24 | 23 | 8 | 58 |
|
|
