止回閥設計結構與說明特征：
止回閥的設計與制造符合MSSP-118和ASME B 16.34。檢驗與測試按API598，標記按MSS-SP-25。

采用以下結構：
全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺紋連接端(NPT)符合ansi/asme B1.20.1
閥瓣可變換為節(jié)流型、針型球型。?

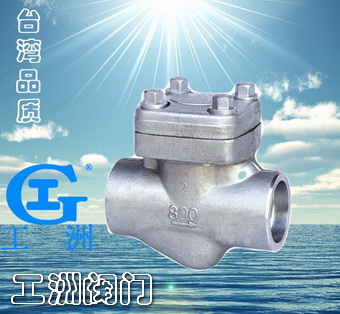

? 鍛鋼升降式止回閥標準材質明細表

序號 零件名稱 CStoASTM AS toASTM SStoASTM TypeAl05 TypeF22 Type F304(L) Type F316(L) 1 閥體 A105 AI 82 F22 A182 F304(L) Al 82 F316(L) 2 升降式閥瓣 A276410 A276 304 A276 304(L) A276 316(L) 3 墊片 316夾柔性石墨 3l6夾PTFE SS+PTFE 4 閥蓋 A105 A182 F22 Al 82/F304(L) A182/F316(L) 5 銘牌 SS 6 螺栓 A193 B7 F193 B16 A193 B8(M) A193 B8rMl 7 球 A182 F304 Al82 F304 A182 F304 Al82 F304 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼：SS=不銹鋼

NPS 縮徑 3/8 1/2 3/4 1 1 1/4 1 1/2 2 全徑 3/8 1/2 3/4 1 1 1/4 1 1/2 2 L 79 79 92 l 11 120 152 172 200 H 6l 6l 65 79 95 103 118 132 重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5 焊接式 1.1 1.0 1.2 2.9 3_3 4.9 8.1 10.9

?

鍛鋼升降式止回閥900lb-1500lb 號 零件名稱 CS to ASTM AS to ASTM SS to ASTM TypeAl05 TypeF22 Type F304(L) Type F3 16(L) 1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L) 2 升降式閥瓣 A276 420 A276 304 A276 304(L) A276 316(L) 3 墊片 316夾柔性石墨 SS+PTFE 4 閥蓋 A105 Al82 F22 A182F304L A182/F316(L) 5 銘牌 SS 6 螺栓 A193 B7 A193 B16 A193 B8M A19388M 7 球 A182 F304 Al82F304 A182 F304 A182 F304 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；ss=不銹鋼 ? 鍛鋼升降式止回閥尺寸(mm)和重量(kg) NPS 縮徑 3/8 1/2 3/4 1 1 1/4 1 1/2 2 全徑 3/8 1/2 3/4 1 1 1/4 1 1/2 2 L 92 111 11l 120 152 172 200 220 H 65 79 79 97 104 120 139 2l5 重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2 焊接式 1.3 3.2 3.1 4.8 5.4 8.5 1 1.2 14.3
