一、產品[國際法蘭截止閥]的詳細資料： 產品名稱：國際法蘭截止閥 產品特點：國標法蘭截止閥,節流閥,法蘭截止閥 二、執行標準： 設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力一 溫鷹 | 試驗一檢驗 | GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、壓力試驗： 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 | 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 | 氣密封試驗 | 0.4-0.7 |
四、主要零件材料及性能： 體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 | WCB | 2Cr13 | 13Cr
STL
本體材料
尼龍 | 增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti | 柔性石墨
增強柔性石墨
SFB-260
SFP-260 | ≤425 | 水、蒸汽、油品 | WC1 | 38CrMoAI
25Cr2MoV | ≤450 | WC6 | ≤540 | WC9 | ≤570 | ZGCr5Mo | ≤540 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
五、國標法蘭截止閥 PN l．6MPa：

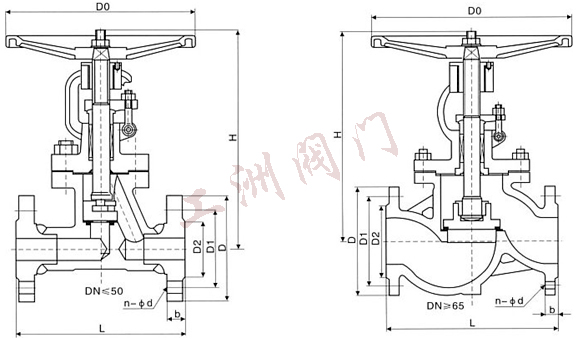

六、柱塞截止閥規格主要尺寸： 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | 凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N 16C
16P
16R
16I | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
訂貨須知：
一、①柱塞截止閥產品名稱與型號②柱塞截止閥口徑③柱塞截止閥是否帶附件二、若已經由設計單位選定公司的柱塞截止閥型號，請按柱塞截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
