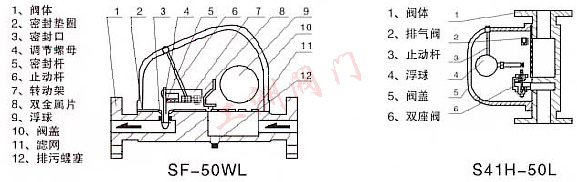

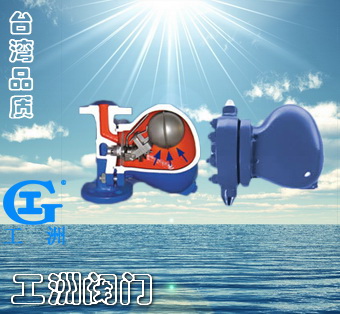

一、產品[杠桿浮球式蒸汽疏水閥]的詳細資料： 產品名稱：杠桿浮球式蒸汽疏水閥 產品特點：廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。 二、主要零部件材料表： 零部件名稱 | 材料 | 閥體、閥蓋 | WCB、WC6 | 浮球 | 不銹鋼 | 雙閥座 | 不銹鋼 | 控制架 | 不銹鋼 |
三、結構特點及工作原理： 1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
四、蒸汽疏水閥技術參數表： 產品型號 | 公稱通徑DN（mm） | 連接方式 | 使用壓力（MPa） | 溫度（℃） | 外形尺寸 | 參數重量 | L | L1 | H | H1 | W | SF-15/20/25WF | 15
20
25 | 法蘭 | 0~0.6
0~1.0 | 260 | 310 | 198 | 230 | 135 | | 13 | SF-40/50WF | 40
50 | 法蘭 | 0~0.6
0~1.0 | 260 | 360 | 198 | 295 | 170 | | | | S41H-50L | 50 | 法蘭（垂直式） | 0~1.0 | 260 | 320 | 160 | | 250 | 160 | | S41H-50W | 50 | 法蘭 | 0.01~1.0 | 260 | 270 | 160 | | 250 | 324 | | GM-25
GSB2-10、20 | 25~50 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 220 | 310 | 125 | 95 | | 21 | GM6
GSB6-10、20 | 40~80 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 270 | 440 | 345 | 125 | | 52 | GM8
GSB8-10、20 | 80~100 | 法蘭 | 0.01~1.0
0.01~2.0 | 425 | 350 | 550 | 460 | 170 | | 125 |
訂貨須知：
一、①蒸汽疏水閥產品名稱與型號②蒸汽疏水閥口徑③蒸汽疏水閥是否帶附件二、若已經由設計單位選定公司的蒸汽疏水閥型號，請按蒸汽疏水閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
