一、產品[氣動薄膜調節角閥]的詳細資料：
產品型號：ZJHJ

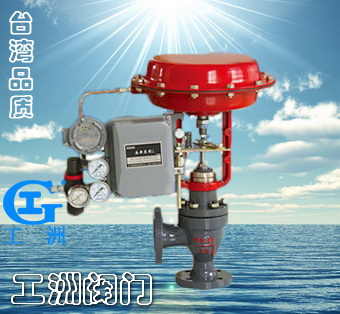

產品名稱：精小型氣動薄膜調節角閥
產品特點：ZJHJ精小型氣動薄膜調節角閥單座閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
二、閥體：
形 式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭按JB78-59 JB79-59
材 料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
三、上閥蓋：
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
四、閥內組件：
閥芯型式： 上導向單座柱塞型閥芯
流量特性： 等百分比特性、線性特性和快開特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
五、執行機構：
型 式 ：多彈簧式薄膜執行機構
膜片材料： 丁晴橡膠夾增強滌綸積物
彈簧范圍 ：0.02~0.10、0.08~0.24MPa
供氣壓力： 0.14、0.16、0.28、0.40MPa
氣源接頭： 內螺紋M10×1
環境溫度： -30~+70℃
閥作用型式 ： 氣―開式或氣―關式
附 件 ： 定位器、手輪機構
六、性能：
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
七、ZJHJ型氣動角型調節閥規格參數表：
公稱通徑DN
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑dn(mm)
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv
| 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | | |
行程mm | 10 | 16 | 25 | 40 | 60 | 100 |
八、主要零件材料及推薦使用溫度范圍：
閥體材料 | 公稱壓力MPa | 介質工作溫度℃ |
〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 |
120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 |
最大工作壓力MPa |
鑄鐵HT200
| 1.6
| 1.6 | 1.5 | | | | | | | | | | | | |
鑄鋼ZG25
| 4.0
6.4
| | 4.0
6.4 | 3.7
5.9 | 3.3
5.2 | 3.0
4.7 | 2.8
4.1 | 2.3
3.7 | 1.8
2.9 | | | | | | |
鑄不銹鋼ZG1Cr18Ni9Ti | 4.0
6.4 | | | | | 4.0
6.4 | 3.0
4.4 | 2.7
4.2 | 2.4
4.0 | 2.1
3.8 | 1.9
3.5 | 1.7
3.4 | 1.4
3.2 | 1.1
2.9 | 0.8
2.6 |

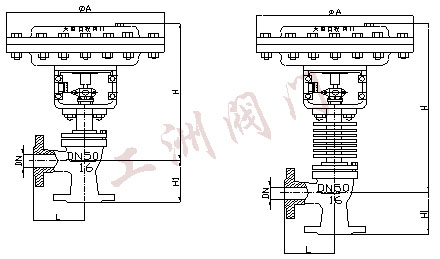

九、ZJHJ型氣動角型調節閥外裝尺寸：
公稱通徑DN（mm）
| L（mm）
| H1（ mm）
| H（mm） | ?A |
1.6（MPa）
| 常溫
| 中溫 |
20
| 100
| 100
| 349
| 444
| 285 |
25
| 115
| 115
| 350
| 445
| 285 |
32
| 130
| 130
| 358
| 458
| 285 |
40
| 130
| 130
| 378
| 478
| 285 |
50
| 150
| 150
| 393
| 493
| 285 |
65
| 170
| 170
| 494
| 594
| 360 |
80
| 190
| 190
| 503
| 628
| 360 |
100
| 215
| 215
| 521
| 646
| 360 |
125
| 250
| 250
| 634
| 759
| 360 |
150
| 275
| 275
| 696
| 846
| 470 |
200 | 325 | 325 | 715 | 915 | 470 |
十、型號編制說明：
Z | J | H | J | 16 | C | G | K |
自控閥門 | 執行機構： | 多彈簧氣動薄膜執行機構 | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | | F：表示分流閥 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 |
| | | H：表示合流閥 | 25：表示2.5MPa | P：表示不銹鋼 | | B：表示氣關型 |
| | | J： 表示角形閥 | 40：表示4.0MPa | F46：表示閥體襯氟 | | |
| | | | 64：表示6.4MPa | | | |
訂貨須知：
一、①ZJHJ精小型氣動薄膜調節角閥產品名稱與型號②ZJHJ精小型氣動薄膜調節角閥口徑③ZJHJ精小型氣動薄膜調節角閥是否帶附件二、若已經由設計單位選定公司的ZJHJ精小型氣動薄膜調節角閥型號，請按ZJHJ精小型氣動薄膜調節角閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
