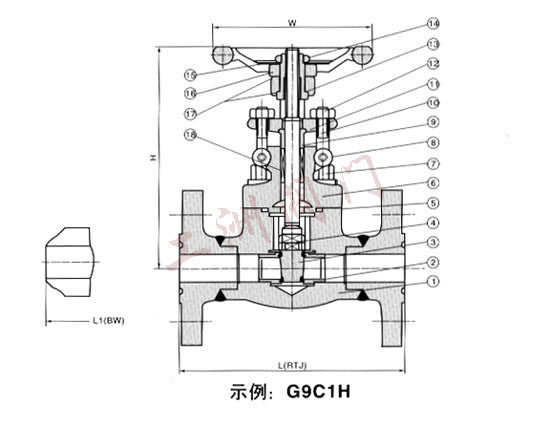

一、標準材質明細表： - 序號
| 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | | Type A105 | Type F22 | Type F304(L) | Type F316(L) | | 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | | 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 4 | 銷釘 | A276 420 | A276 304 | | 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | | 6 | 活節(jié)螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 8 | 閥桿螺母 | A276 410 | | 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 10 | 銘牌 | SS | | 11 | 手輪 | A197 | | 12 | 填料壓板 | A216 WCB | A351 CF8 | | 13 | 填料 | 柔性石墨 | PTFE | | 14 | 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) | | 15 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | | 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | | 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm）和重量（kg） | NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | | L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | | H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | | H(開) | 207 | 207 | 240 | 258 | 330 | 355 | | W | 125 | 125 | 160 | 160 | 180 | 200 | | 柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 | | BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
訂貨須知：
一、①鑄鋼截止閥產品名稱與型號②鑄鋼截止閥口徑③鑄鋼截止閥是否帶附件二、若已經(jīng)由設計單位選定公司的鑄鋼截止閥型號，請按鑄鋼截止閥型號
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數(shù)，
