一、產品[直接作用薄膜式支管減壓閥]的詳細資料：

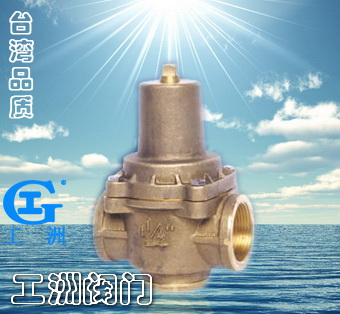

產品型號：YZ11X 產品名稱：直接作用薄膜式支管減壓閥 產品特點：本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
二、主要技術參數和性能指標： 公稱壓力(Mpa) | 1.0 | 1.6 | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 密封試驗壓力(Mpa) | 1.0 | 1.6 | 最高進口壓力(Mpa) | 1.0 | 1.6 | 出口壓力范圍(Mpa) | 0.05-0.55 | 0.05-0.8 | 壓力特性偏差(Mpa)△P2P | GB12244-1989 | 流量特性偏差(Mpa)△P2G | GB12244-1989 | 滲漏量 | 0 | 工作溫度 | 0℃-80℃ |
*.殼體試驗不包括膜片、頂蓋。 三、主要零件材料： 零件名稱 | 零件材料 | 閥體 | 銅合金 | 閥蓋 | 銅合金 | 閥瓣 | 銅合金 | O型圈 | 丁腈橡膠 | 密封圈 | 丁腈橡膠 | 膜片 | 夾織物丁腈橡膠 | 調節彈簧 | 60Si2Mn | 調節螺栓 | 2Cr13 |
四、流量系數(Cv)： DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") | Cv | 1 | 2 | 3 | 5 | 8 | 14 |
五、YZ11X直接作用薄膜式水用減壓閥連接尺寸： DN | G | L | H | H | P2*≤0.55MPa | P2*≤0.8MPa | 15(1/2") | G1/2" | 65 | 75 | 90 | 35 | 20(3/4") | G3-4" | 75 | 85 | 100 | 35 | 25(1") | G1" | 90 | 3 | 115 | 46 | 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 | 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 | 50(2") | G2" | 140 | 175 | 195 | 75 |
*：P2表示出口壓力 訂貨須知：
一、①YZ11X直接作用薄膜式水用減壓閥產品名稱與型號②YZ11X直接作用薄膜式水用減壓閥口徑③YZ11X直接作用薄膜式水用減壓閥是否帶附件二、若已經由設計單位選定公司的YZ11X直接作用薄膜式水用減壓閥型號，請按YZ11X直接作用薄膜式水用減壓閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
