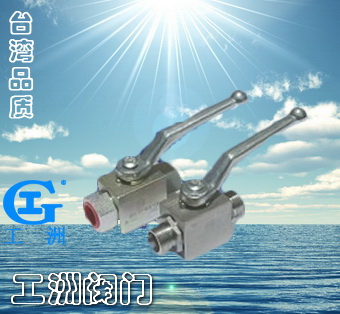

公司生產的球閥均保證開關5萬次以上，本閥適用于液壓系統管路中作接通和切斷用，主閥采用優質鍛鋼件，表面進行發黑或鍍鉻處理。外表美觀，操作方便，密封性能可靠。

公稱壓力：31.5MPa???? 試驗壓力: 48MPa

適用溫度：-20℃～+80℃
實用介質：礦物油、水、乙二醇、其他混合液體

二、YJZQ高壓液壓球閥型號意義：

三、YJZQ高壓液壓球閥外形尺寸：

	（圖一） 型號 M （公制） G （英制） 尺寸mm B H h h1 L L2 S L0 YJZQ-J10N M18×1.5 3/8" 32 36 18 72 78 14 27 120 YJZQ-J15N M22×1.5 1/2" 35 40 19 87 86 16 30 120 YJZQ-J20N M27×2 3/4" 48 55 25 96 108 18 41 160 YJZQ-J25N M23×2 1" 58 65 30 116 116 20 50 160 YJZQ-J32N M42×2 11/4" 76 84 38 141 136 22 60 200 YJZQ-J40N M48×2 11/2" 88 98 45 165 148 24 75 250 YJZQ-J50N M64×2 2" 98 110 52 180 180 26 85 300
(圖一)內螺紋球閥

（圖二）外螺紋球閥

（圖二） 型號 M 尺寸mm D D1 L L1 H I L0 YJZQ-J6W M16×1.5? 10 11 133 85 58 14 120 YJZQ-J8W M22×1.5 14 16 133 85 58 14 120 YJZQ-J10W M24×1.5 18 20 154 85 58 16 120 YJZQ-J15W M30×1.5 22 22 166 91.5 68 18 120 YJZQ-J20W M36×2 28 28 174 104.5 72 18 160 YJZQ-J25W M42×2 34 35 212 113 86 20 160 YJZQ-J32W M52×2 42 40 230 130 103 22 200 YJZQ-J40W M64×2 50 50 250 147 120 24 250 YJZQ-J50W M72×2 64 60 294 170 128 26 300 YJZQ-J65W M85×3 75 70 356 216 150 34 350

訂貨須知：
一、①YJZQ高壓液壓球閥產品名稱與型號②YJZQ高壓液壓球閥口徑③YJZQ高壓液壓球閥是否帶附件二、若已經由設計單位選定公司的YJZQ高壓液壓球閥型號，請按YJZQ高壓液壓球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?
