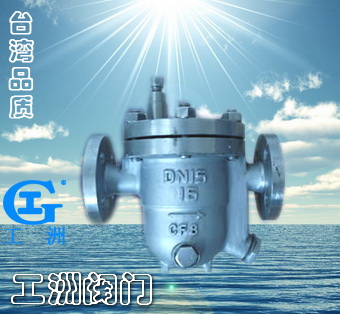

一、產品[自動自由浮球式蒸汽疏水閥]的詳細資料： 產品名稱：自動自由浮球式蒸汽疏水閥 產品特點：疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。 二、工作原理： 本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。 三、結構特點： 1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
四、主要零件材料： 主要零件 | 材料 | 閥體 | 碳鋼 | 閥蓋 | 碳鋼 | 閥座 | 不銹鋼 | 過濾器 | 不銹鋼 |
五、自動自由浮球式蒸汽疏水閥主要外型及連接尺寸： 尺寸 | 型號 | CS11H-16C | 口徑DN | 15 | 20 | 25 | 32 | 40 | 50 | L | 150 | 150 | 150 | 270 | 280 | 290 | H | 195 | 195 | 195 | 250 | 290 | 300 | H1 | 103 | 103 | 103 | 108 | 108 | 108 |
產品型號 | 口徑 | 尺寸 | DN | L | H | D | D1 | D2 | b | f | Z-Φd | CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
訂貨須知：
一、①自動自由浮球式蒸汽疏水閥產品名稱與型號②自動自由浮球式蒸汽疏水閥口徑③自動自由浮球式蒸汽疏水閥是否帶附件二、若已經由設計單位選定公司的自動自由浮球式蒸汽疏水閥型號，請按自動自由浮球式蒸汽疏水閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
