一、材質： 閥體 | 球墨鑄鐵 | 電動執行器外殼 | 鋁合金 | 閥套 | 不銹鋼 | 閥芯 | 黃銅 |
二、動態平衡電動調節閥技術參數： 產品型號 | 閥門形式 | 規格 | 壓差范圍
(KPa) | 流量范圍
(m0/h) | 工作
壓力 | 流量
誤差 | 流體
溫度 | A/D-EDRV1 | 二通 | DN25 | 30-300 | 0.2-2.9 | PN16 | 5％ | 0-100℃ | A/D-EDRV2 | DN32 | 30-300 | 0.5-4-7 | A/D-EDRV3 | DN40 | 30-300 | 1-7-7 | A/D-EDRV4 | DN50 | 30-300 | 2-12.1 | A/D-EDRV8 | DN65 | 30-300 | 3-20.4 | A/D-EDRV9 | DN80 | 30-300 | 5-30.8 | A/D-EDRV10 | DN1OO | 30-300 | 10-45.3 | A/D-EDRV11 | DN125 | 30-300 | 15-70-7 | A/D-EDRV12 | DN150 | 30-300 | 20-101.8 | A/D-EDRV13 | DN200 | 33-300 | 5.0-360 | A/D-EDRV14 | DN250 | 22-210 | 4.O-460 |

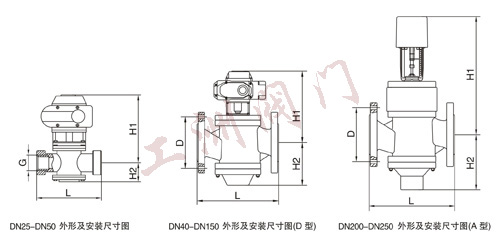

※注： A-EDRV動態平衡電動調節閥配直行程電動執行器 D-EDRV動態平衡電動調節閥配角行程電動執行器 三、動態平衡電動調節閥尺寸參數：
產品型號 | 閥門形式 | 規格 | 外形及安裝尺寸 (mm) | L | H1 | H2 | D(φ)法蘭 | G螺紋 | A/D-EDRV1 | 二通 絲口 | DN25 | 160 | 265 | 70 | | G1 | A/D-EDRV2 | DN32 | 180 | 275 | 70 | | G1-1/4 | A/D-EDRV3 | DN40 | 300 | 290 | 90 | | G1-1/2 | A/D-EDRV4 | DN50 | 300 | 290 | 90 | | G2 | A/D-EDRV5 | 二通 法蘭 | DN32 | 160 | 220 | 70 | 1OO | | A/D-EDRV6 | DN40 | 200 | 235 | 110 | 110 | | A/D-EDRV7 | DN50 | 215 | 230 | 115 | 125 | | A/D-EDRV8 | DN65 | 230 | 238 | 120 | 145 | | A/D-EDRV9 | DN80 | 275 | 275 | 146 | 160 | | A/D-EDRV10 | DNl00 | 290 | 295 | 165 | 180 | | A/D-EDRV11 | DNl25 | 315 | 307 | 208 | 21O | | A/D-EDRV12 | DNl50 | 350 | 326 | 205 | 240 | | A/D-EDRV13 | DN200 | 430 | 715 | 295 | 295 | | A/D-EDRV14 | DN250 | 520 | 740 | 345 | 355 |
訂貨須知：
一、①WM115型動態流量平衡閥產品名稱與型號②WM115型動態流量平衡閥口徑③WM115型動態流量平衡閥是否帶附件二、若已經由設計單位選定公司的WM115型動態流量平衡閥型號，請按WM115型動態流量平衡閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
