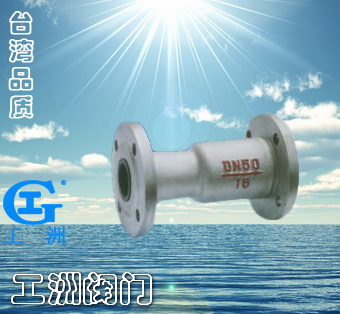

一、產品[臥立兩用球面止回閥]的詳細資料： 產品名稱：臥立兩用球面止回閥 產品特點：臥立兩用球面止回閥,臥立止回閥,兩用球面止回閥
二、主要零件材料： 零件名稱 | 材料 | QH41 42M-16 | QH41 42M-25Q | 閥體 | HT200 | QT450-10 | 閥瓣 | 不銹鋼 | 密封圈 | 復合石墨 |
三、性能規范： 型號 | 公稱壓力
（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 殼體 | 密封（液） | 密封（氣） | QH41 42M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250℃ | 水、蒸汽、油品 | QH41 42M-25Q | 2.5 | 4.0 | 2.8 |
四、臥立兩用球面止回閥外形尺寸和連接尺寸： 型號 | 公稱通徑 | 尺寸 | L | D | D1 | D2 | b-f | z-Φd | QH41 42M-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 250 | 730 | 405 | 355 | 320 | 32-3 | 12-25 | QH41 42M-25Q | 15 | 108 | 95 | 65 | 45 | 16-2 | 4-14 | 20 | 117 | 105 | 75 | 55 | 16-2 | 4-14 | 25 | 127 | 115 | 85 | 65 | 16-2 | 4-14 | 32 | 140 | 135 | 100 | 78 | 18-2 | 4-18 | 40 | 165 | 145 | 110 | 85 | 20-3 | 4-18 | 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 65 | 216 | 180 | 145 | 120 | 22-3 | 8-18 | 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 100 | 292 | 230 | 190 | 160 | 24-3 | 8-23 | 125 | 330 | 270 | 220 | 180 | 28-3 | 8-25 | 150 | 356 | 300 | 250 | 218 | 30-3 | 8-25 | 200 | 495 | 360 | 310 | 278 | 34-3 | 12-25 | 250 | 622 | 425 | 370 | 335 | 36-3 | 12-30 | 300 | 698 | 485 | 430 | 389 | 38-4 | 16-30 |
訂貨須知：
一、①臥立兩用球面止回閥產品名稱與型號②臥立兩用球面止回閥口徑③臥立兩用球面止回閥是否帶附件二、若已經由設計單位選定公司的臥立兩用球面止回閥型號，請按臥立兩用球面止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
