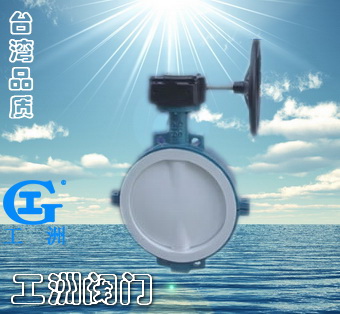

一、產品[襯氟蝶閥]的詳細資料： 產品型號：D371FS 產品名稱：襯氟蝶閥 產品特點：蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。
二、設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準： 遵循規范 | STADNARD | 設計與制造 | GB12238 | 法蘭尺寸 | JB78/JB79（GB HG Sh） | 壓力試驗 | GB/T13927 | 標志 | GB12220 | 供貨 | GB/T12252 |
三、驅動方式 手動、蝸輪手動、氣動、電動： 遵循規范 | STADNARD | 設計與制造 | GB12238 | 法蘭尺寸 | JB78/JB79（GB HG Sh） | 壓力試驗 | GB/T13927 | 標志 | GB12220 | 供貨 | GB/T12252 |
手動 | DA71F（半襯） | 蝸輪運動 | DA71F（半襯） | DA71F3（全襯里） | DA71F3（全襯里） | DA71F4（全襯里） | DA71F4（全襯里） | DA71F46（全襯里） | DA71F46（全襯里） | 電動 | DA671F（半襯） | 電動 | DA671F（半襯） | DA671F3（全襯里） | DA671F3（全襯里） | DA671F4（全襯里） | DA671F4（全襯里） | DA671F46（全襯里） | DA671F46（全襯里） |
1、DA71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體；
2、DA71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配；
3、DA71F半襯里型閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。

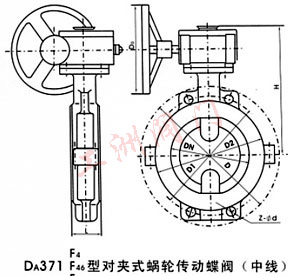

對夾連接蝶閥（中線）設計與制造符合中草藥國家標準
基本結構形式（*蝶板軸與閥體/閃閥座中心重合） 四、主要零部件材料表： 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | Z | C | P | R | PL | RL | 1 | 上、下閥體、閥蓋 | HT250 | WCB | Cf8 | CF8M | CF3 | CF3M | 2 | 蝶板 | WCB | 35（鍛） | Cf8 | CF8M | CF3 | CF3M | 3 | 蝶板軸 | 1Cr13 | 2Cr13 | 1Cr18Ni19 | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 | 4 | 襯里層/閥座 | PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4） | 5 | O型圈 | FPM（氟橡膠） | FPM（氟橡膠） | 6 | 張性條（墊） | SI（硅橡膠） | SI（硅橡膠） | 7 | 調節定位座 | 0Cr18NI9 | 0Cr18NI9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 | 8 | 螺栓 | 35 | 35 | 1Cr18Ni19 | 1Cr17Ni2 | 1CR18NI9TI | 1Cr18Ni9Ti | 9 | 螺母 | 45 | 45 | 0Cr18NI19 | 0Cr18NI9 | 0Cr18NI19 | 0Cr18NI9 | 10 | 手柄 | ZL01（鑄造鋁合金） |
訂貨須知：
一、①蝸輪襯氟蝶閥產品名稱與型號②蝸輪襯氟蝶閥口徑③蝸輪襯氟蝶閥是否帶附件二、若已經由設計單位選定公司的蝸輪襯氟蝶閥型號，請按蝸輪襯氟蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
