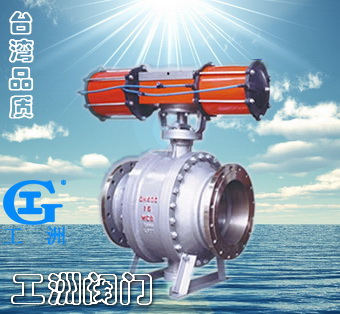

一、產品[噴煤粉專用球閥]的詳細資料： 產品型號：MQ647AF 產品名稱：噴煤粉專用球閥 產品特點：本系列球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系列。 1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。 2、特殊材料制成密封圈，具有耐高溫、耐磨損、使用壽命長的特點。 3、閥門結構緊湊、啟閉靈活、安裝維修方便。噴煤粉專用球閥,噴煤粉球閥,專用球閥。
二、主要零件材質： 零件名稱 | 材質 | 閥體、閥蓋 | WCB | 球體、閥座 | 1Cr18Ni9Ti+硬鉻 | 閥桿 | 2Cr13 | 密封圈 | 特種耐磨耐高溫四氟 | 螺栓 | 中碳鋼 |
三、概述： 公稱壓和 | 1.6MPa | 公稱通徑 | 2.4MPa | 高壓液密封 | 1.76MPa | 低壓液密封 | 0.6MPa | 適用溫度 | -28-300℃ | 適用介質 | 含塵埃氣體、煤粉等 | 結構長度按 | GB1221-89 | 法蘭尺寸按 | GB9113、JB79-59 | 檢驗試驗按 | JB/T9092-99 | 驅動方式 | 手動、氣動 |

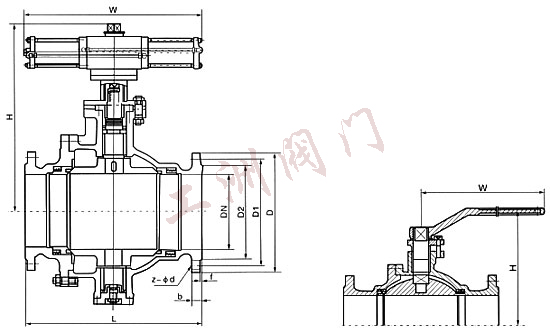

四、噴煤粉專用球閥主要尺寸： 公稱壓力PN（MPa） | 公稱通徑DN（mm） | 尺寸 | L | D | H | 手動 | 氣動 | 手動 | 氣動 | MQ647AF-1.6 | 25 | 180 | 140 | 235 | 90 | 298 | 32 | 200 | 155 | 235 | 107 | 304 | 40 | 220 | 250 | 330 | 127 | 370 | 50 | 220 | 250 | 330 | 140 | 367 | 65 | 241 | 350 | 400 | 164 | 425 | 80 | 283 | 350 | 510 | 177 | 484 | 100 | 305 | 420 | 510 | 206 | 531 | 125 | 356 | 700 | 580 | 292 | 570 | 150 | 394 | 1000 | 720 | 320 | 570 | 200 | 457 | - | 720 | - | 610 | 250 | 533 | - | 900 | - | 670 | 300 | 610 | - | 1050 | - | 740 | 350 | 686 | - | 1290 | - | 790 | 400 | 762 | - | 1600 | - | 905 | 其余連接尺寸請參閱樣本《主要外型與連接尺寸表》 |
訂貨須知：
一、①噴煤粉專用球閥產品名稱與型號②噴煤粉專用球閥口徑③噴煤粉專用球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定公司的噴煤粉專用球閥型號，請按噴煤粉專用球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
