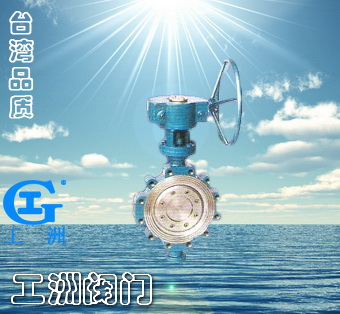

一、產品[襯膠蝶閥]的詳細資料： 產品型號：凸耳式 產品名稱：襯膠蝶閥 產品特點：設計與制造：GB12238 結構長度：GB12221（20系列） 法蘭連接尺寸：GB4216 LD71X半襯襯膠蝶閥

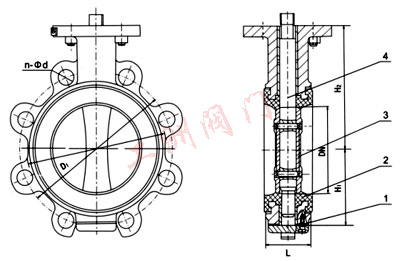

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 二、用途： 密封圈材料代號 | 適用溫度 | 適用介質 | NR | ≤85℃ | 水、空氣、酸堿類 | CR | ≤85℃ | 水、煤氣、酸堿類 | NBR | ≤100℃ | 水、油品 | CPDM | ≤120℃ | 水、蒸汽、一般酸堿類 | FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
三、材料： 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 | 閥桿 | 碳鋼鍍鎳磷、不銹鋼 | 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM | 氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6 四、測試： 襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置 五、美標襯膠蝶閥主要尺寸參數： 公稱通徑DN | L
mm | D（mm） | D1（mm） | n-d（mm） | H1
mm | H2
mm | 質量 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | PN1.0 | 50 | 43 | 165 | 165 | 125 | 125 | 4-18 | 4-18 | 94 | 128 | 3 | 3 | 65 | 46 | 185 | 185 | 145 | 145 | 4-18 | 4-18 | 93 | 135 | 4 | 4 | 80 | 46 | 200 | 200 | 160 | 160 | 8-18 | 8-18 | 105 | 158 | 5 | 5 | 100 | 52 | 220 | 220 | 180 | 180 | 8-18 | 8-18 | 115 | 168 | 8 | 8 | 125 | 56 | 250 | 250 | 210 | 210 | 8-18 | 8-18 | 128 | 180 | 9.5 | 9.5 | 150 | 56 | 285 | 285 | 240 | 240 | 8-22 | 8-22 | 152 | 202 | 12 | 12 | 200 | 60 | 340 | 340 | 295 | 295 | 8-22 | 12-22 | 176 | 228 | 19 | 21 | 250 | 68 | 395 | 405 | 350 | 355 | 12-22 | 12-26 | 206 | 235 | 32 | 35 | 300 | 78 | 445 | 460 | 400 | 410 | 12-22 | 12-26 | 232 | 273 | 50 | 53 | 350 | 78 | 505 | 520 | 460 | 470 | 16-22 | 16-26 | 263 | 310 | 78 | 81 | 400 | 102 | 565 | 580 | 515 | 525 | 16-26 | 16-30 | 295 | 340 | 95 | 99 | 450 | 114 | 615 | 640 | 565 | 585 | 20-26 | 20-30 | 327 | 370 | 122 | 128 | 500 | 127 | 670 | 715 | 620 | 650 | 20-26 | 20-30 | 358 | 399 | 202 | 210 | 600 | 154 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | 474 | 460 | 270 | 280 |
訂貨須知：
一、①美標襯膠蝶閥產品名稱與型號②美標襯膠蝶閥口徑③美標襯膠蝶閥是否帶附件二、若已經由設計單位選定公司的美標襯膠蝶閥型號，請按美標襯膠蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
