一、產品[柱塞閥]的詳細資料：

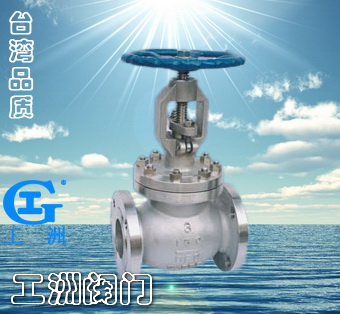

產品名稱：金屬密封美標柱塞閥

產品特點：這類閥門全部采用美國國家標準（ANSI）及美國石油學會標準（API）的連接，結構尺寸，內件采用國際（GB）尺寸。

尺寸圖

二、金屬硬密封美標柱塞閥主要連接、結構尺寸：

DN(mm) 尺寸	UZ41H（Y）-150Lb U41SM~150Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
K	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
n-φ	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

DN(mm) 尺寸	UZ41H（Y）-300Lb U41SM~300Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	254	279	318	381	445	521	584	648
K	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
n-φ	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

DN	15	20	25	32	40	50	65	80	100	125	150	200
Nps	1/2		1	11/4	11/2	2	21/2	3	4	5	6	8
L	108	117	127	140	165	203	216	241	292	356	406	495
D	95	100	125	135	140	155	175	185	210	250	280	330
D1	70	75	90	100	105	120	140	150	175	210	240	290
D2	52	58	70	80	85	100	120	130	155	185	215	265
b	12	14	14	16	16	16	18	18	18	20	22	22
Z--φd	4-15	4-15	4-19	4-19	4-19	4-19	4-19	8-19	8-19	8-23	8-23	12-23

訂貨須知：
一、①金屬硬密封美標柱塞閥產品名稱與型號②金屬硬密封美標柱塞閥口徑③金屬硬密封美標柱塞閥是否帶附件二、若已經由設計單位選定公司的金屬硬密封美標柱塞閥型號，請按金屬硬密封美標柱塞閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
