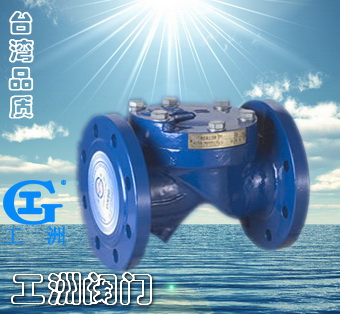

一、產品[節能消聲止回閥]的詳細資料： 產品名稱：節能消聲止回閥 產品特點：H44X(SFCV)系列橡膠瓣止回閥,橡膠瓣止回閥,止回閥橡膠瓣止回閥主要由閥體、閻蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼捧及強化尼龍布做襯底。外層披翟橡膠制成閥瓣開關壽命可選l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。
二、主要零件材料： 零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 材料 | 鑄鐵 | 鑄鐵 | 鋼材+強化尼龍布 |
三、主要規格： 型號 | 公稱壓力PN（MPa） | 密封試驗壓力（MPa） | H44X-10 | 1.0 | 1.1 | H44X-16 | 1.6 | 1.76 |
型號 | 殼體試驗壓力（MPa） | 最高工作壓力（MPa） | 介質保溫 | H44X-10 | 1.5 | 1.0 | 0-80℃ | H44X-16 | 2.4 | 1.6 |

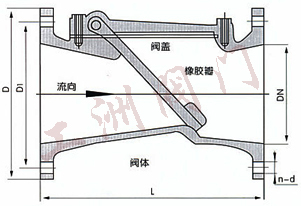

四、閥節能消聲止回閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)： 型號 | DN | L | D | D1 | dn | n | H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 | 65 | 216 | 185 | 145 | 17.5 | 4 | 80 | 241 | 200 | 160 | 17.5 | 8 | 100 | 292 | 220 | 180 | 17.5 | 8 | 150 | 356 | 285 | 240 | 22 | 8 | 200 | 495 | 240 | 295 | 22 | 8 | 250 | 622 | 395 | 350 | 22 | 12 | 300 | 698 | 445 | 400 | 22 | 12 | 350 | 787 | 505 | 460 | 22 | 16 | 400 | 914 | 565 | 515 | 22 | 16 | 450 | 978 | 615 | 565 | 26 | 20 | 500 | 978 | 670 | 620 | 26 | 20 | 600 | 1295 | 780 | 725 | 30 | 20 |
訂貨須知：
一、①節能消聲止回閥產品名稱與型號②節能消聲止回閥口徑③節能消聲止回閥是否帶附件二、若已經由設計單位選定公司的節能消聲止回閥型號，請按節能消聲止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
