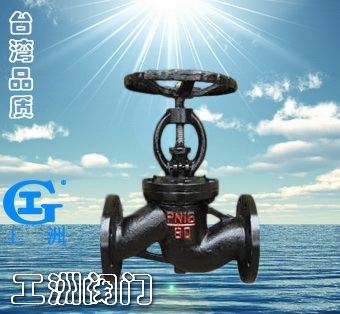

一、產品[截止閥]的詳細資料： 產品型號：J41T/W/H/F-16型 產品名稱：截止閥 產品特點：本閥適用于公稱壓力1.6MPa的管路上作啟閉用。 截止閥價格,截止閥報價,截止閥廠家。 二、性能規范： 型號 | 公稱壓力
（MPa） | 試驗壓力 | 工作溫度 | 適用介質 | 強度（水）
（MPa） | 密封（水）
（MPa） | J41T-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 | J41W-16 | 1.6 | 2.4 | ≤1.8 | 100 | 油品 | J41H-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 | J41G-16 | 1.6 | 2.4 | ≤1.8 | 100 | 蒸汽、水 |
三、主要零材料： 零件名稱 | 材料 | J41T-16 | J41W-16 | J41H-16 | J41F-16 | 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 | 閥桿 | 鋼 | 鋼 | 鋼 | 鋼 | 閥瓣 | 灰鑄鐵+黃銅 | 灰鑄鐵 | 灰鑄鐵+不銹鋼 | 灰鑄鐵聚四氟乙稀 |
四、J41T鑄鐵截止閥尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | L | D | D1 | D2 | b-f | Z-Φd | H | Do | J41T-16
J41W-16
J41H-16
J41F-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 | 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | 40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | 50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | J41T-16
J41W-16
J41H-16
J41F-16
中部法蘭 | 65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 | 80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | 100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 |
訂貨須知：
一、①J41T鑄鐵截止閥產品名稱與型號②J41T鑄鐵截止閥口徑③J41T鑄鐵截止閥是否帶附件二、若已經由設計單位選定公司的J41T鑄鐵截止閥型號，請按J41T鑄鐵截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
