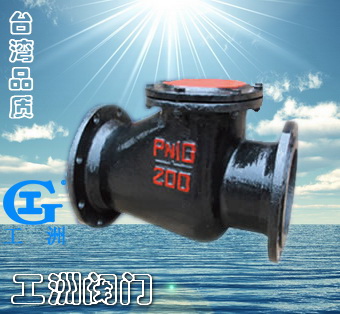

一、產品[升降止回閥]的詳細資料： 產品型號：H41T-16型 產品名稱：升降止回閥 產品特點：應用于工作溫度≤200℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
二、性能規范： 型號 | 公稱
壓力 | 試驗壓力 | 工作
溫度 | 通用
介質 | 強度（水） | 密封（水） | H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
三、主要零件材料： 零件名稱 | 材料 | 閥體 | 灰鑄鐵 | 閥蓋 | 灰鑄鐵 | 閥瓣 | 鑄鐵鐵加黃銅 |
四、H41T型升降鑄鐵止回閥外形尺寸和連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | L | D | D1 | D2 | b-f | Z-Φd | H | S | H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 | 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 | 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 | 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 | H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | - | 24.5 | 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | - | 32.5 | 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | - | 50 | 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | - | 70 | 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | - |
? 五、性能規范： 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 應用介質 | 強度（水）MPa | 密封（水）MPa | H44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 水 |
六、主要零件材料： 零件名稱 | 材料 | 閥體、閥蓋、閥瓣 | 灰鑄鐵 | | - | 銅 | 墊片 | 石棉板 |
七、H41T型升降鑄鐵止回閥外形尺寸和連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | L | D | D1 | D2 | b-f | Z-Φd | H | H44T-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 114 | 10 | 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 128 | 14 | 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 129 | 18 | 80 | 310 | 195 | 160 | 135 | 22-3 | 4-18 | 152 | 26 | 100 | 350 | 215 | 180 | 155 | 22-3 | 8-18 | 159 | 30.5 | 125 | 400 | 245 | 210 | 185 | 24-3 | 8-18 | 188 | 48 | 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 224 | 66 | 200 | 495 | 335 | 295 | 265 | 26-3 | 26-3 | 252 | 95 | 250 | 622 | 398 | 350 | 320 | 28-3 | 28-3 | 285 | 142 | 300 | 698 | 440 | 400 | 368 | 28-4 | 28-4 | 351 | 200 |
訂貨須知：
一、①H41T型升降鑄鐵止回閥產品名稱與型號②H41T型升降鑄鐵止回閥口徑③H41T型升降鑄鐵止回閥是否帶附件二、若已經由設計單位選定公司的H41T型升降鑄鐵止回閥型號，請按H41T型升降鑄鐵止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
